ALU BOX профиль для световых коробов: полное руководство по алюминиевым системам и каркасам

ALU BOX профиль — специализированная система экструзионных алюминиевых профилей, разработанная для бессварочной сборки каркасов световых рекламных коробов. В одном сечении объединены несущий корпус, паз задней стенки, канал фиксации лицевой панели и монтажный Т-паз. Такая конструкция сокращает производственный цикл среднего лайтбокса с двух рабочих дней до четырёх часов — без сварочного поста, покрасочной камеры и квалифицированного сварщика в штате.

Это руководство охватывает полный цикл работы с алюминиевыми профильными системами для вывесок: от выбора профиля нужной глубины и расчёта LED-подсветки до сборки каркаса, монтажа на объекте и регламента обслуживания. Материал адресован владельцам бизнеса, маркетологам торговых сетей и производителям рекламных конструкций, которые выбирают между профильной и сварной технологией.

От сварочного дыма к щелчку замка: как алюминиевый профиль изменил производство световых коробов за 15 лет

Переход от сварных стальных каркасов к алюминиевым профильным системам произошёл в рекламной отрасли в течение 2005–2015 годов. Давление исходило от трёх накопившихся ограничений старой технологии: запредельная трудоёмкость сварочных работ, коррозия стального каркаса уже за 3–5 сезонов и невозможность оперативно заменить рекламное изображение без демонтажа всей конструкции. Разобраться, почему ALU BOX стал фактическим стандартом отрасли, нельзя без понимания того, что ему предшествовало.

Что использовали вместо профильных систем — и почему это было тупиком

До появления специализированных профилей световые короба строились на стальных сварных рамах из уголка или профильной трубы 25×25–40×40 мм. Рама грунтовалась и красилась порошковой краской. Для этого нужны были три ресурса: сварочный пост, сварщик с допуском и покрасочная камера. Малые производства, у которых этих ресурсов не было, просто не могли зайти на рынок.

Стальной каркас весил в 2,5–3 раза больше алюминиевого при тех же габаритах. Поднять такой короб на высоту второго-третьего этажа фасада — отдельная инженерная задача. Покрашенная сталь в наружных условиях начинала ржаветь через 3–5 лет, причём первыми сдавались именно сварные швы: в зоне термического влияния кристаллическая структура металла нарушена, и коррозия стартует оттуда. Производственный цикл одного среднего короба растягивался на 2–3 рабочих дня: раскрой, сварка, зачистка, грунт, покраска, сушка. Замена рекламного изображения требовала полного демонтажа лицевой панели, зафиксированной насквозь заклёпками, — каждый ребрендинг превращался в мини-проект.

Какие альтернативные технологии пробовали внедрить, но они не прижились

В период 2000–2010 годов некоторые производства пытались строить каркасы из ПВХ и ABS-профиля. Идея понятна: исключить сварку, снизить вес, удешевить конструкцию. На практике ПВХ обнажил физические ограничения, которые нельзя обойти подбором рецептуры.

При нагреве поверхности выше +50 °C — а это реальная летняя температура тёмного короба на солнечной стороне в Волгограде — пластик деформировался и терял геометрию. Зимой, при −20 °C и ниже, он становился хрупким и трескался от ветровой вибрации. Попытки усилить ПВХ стальными закладными элементами убивали единственное преимущество — лёгкость — и одновременно создавали очаги электрохимической коррозии на границе двух разных металлов. Параллельно тестировались каркасы из деревянного бруса с листовой обшивкой. В интерьере это работало, но на улице дерево набирало влагу, деформировалось и не проходило по классу горючести. Каждая из альтернатив решала одну проблему (стоимость), порождая три новых.

Как ALU BOX решил накопившиеся проблемы своих предшественников

Алюминиевый экструзионный профиль из сплава 6063-Т5 собрал в одном изделии свойства, которые ни сталь, ни пластик не могут дать одновременно: коррозионную стойкость без покраски, малый погонный вес, геометрическую точность по всей длине и теплопроводность 237 Вт/м·К, превращающую каркас в пассивный радиатор для LED-модулей.

Инженерный ход оказался элегантным: все функциональные пазы — паз задней стенки, лицевой фиксирующий канал, монтажный Т-паз и дренажный желоб — формируются за одну операцию экструзии. Никакой последующей фрезеровки. Сборка каркаса свелась к минимальному набору оборудования: торцовочная пила с диском по алюминию, угловые соединители и заклёпочник. Алюминиевый сплав 6063 формирует на воздухе защитную оксидную плёнку Al₂O₃ — базовую антикоррозионную защиту, работающую без покраски. Анодирование или порошковое покрытие добавляют финальный цвет и декоративность, но не являются условием выживания конструкции. Технология открыла рынок небольшим мастерским без сварочного поста.

Совет эксперта Владимира: «Многие до сих пор считают, что алюминиевый профиль — это удел мелких конструкций. На практике мы собираем из ALU BOX короба 5×1,5 м с промежуточными стрингерами, и они стоят на фасадах по 10–12 лет без единого ремонта каркаса. Ограничение профиля — не размер, а незнание того, как рассчитать усиление для крупного формата.»

Что такое ALU BOX профиль и как он устроен изнутри

ALU BOX — это не торговая марка одного завода, а устоявшееся обозначение типа экструзионного алюминиевого профиля, чьё поперечное сечение спроектировано исключительно под задачу бессварочной сборки каркасов световых рекламных коробов. Отличие от универсальных строительных профилей — встроенные функциональные пазы, каждый из которых несёт конкретную конструктивную нагрузку.

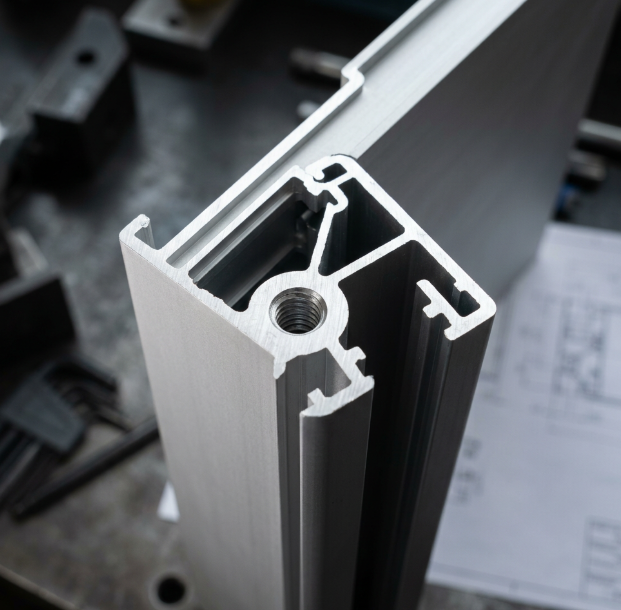

Как устроено сечение профиля и какие функциональные зоны в нём заложены

Разрез ALU BOX содержит от трёх до пяти функциональных зон: несущий корпус, паз задней стенки, лицевой фиксирующий паз (или клик-зона), монтажный Т-паз и дренажный канал. Всё это формируется в ходе одной операции экструзии — продавливания нагретого алюминиевого сплава через фильеру, задающую геометрию сечения.

Несущий корпус — силовая стенка толщиной 1,5–2,5 мм, которая воспринимает ветровые и весовые нагрузки. Паз задней стенки рассчитан под алюмокомпозитную панель (АКП) толщиной 3–4 мм или алюминиевый лист и удерживает задник при сборке без дополнительного крепежа. Лицевой паз фиксирует акриловую панель, поликарбонат или рамку с клик-механизмом. Монтажный Т-паз на тыльной стороне позволяет крепить готовый короб к кронштейнам болтами с квадратной головкой без сверления: головка задвигается в паз и фиксируется при затяжке. Геометрическая точность сечения выдерживается в допуске ±0,1–0,2 мм по всей длине прутка согласно ГОСТ 22233-2001 на прессованные алюминиевые профили. Для сравнения: ручная сварка допускает отклонения в 1–3 мм на погонный метр, и это считается нормой.

Чем ALU BOX отличается от обычного строительного алюминиевого профиля

Строительный алюминиевый профиль — оконный, фасадный, конструкционный — имеет универсальное сечение без специализированных пазов под рекламные материалы. Технически из него можно собрать раму короба, но потребуется дополнительная фрезеровка пазов под заднюю стенку и лицевую панель. Экономия на профиле обнуляется трудозатратами на обработку, а точность геометрии после ручной фрезеровки предсказуемо ниже заводской экструзии.

Строительный профиль оптимизирован под силовые задачи: оконные коробки, витражные системы, перегородки. Стенки толще, масса погонного метра выше, глубины сечений привязаны к размерным рядам фасадных систем. ALU BOX спроектирован под компактность при транспортировке и скорость сборки без специального оборудования. Размерный ряд глубин — от 60 до 300+ мм — привязан не к строительным стандартам, а к технологическому шагу размещения LED-модулей. И ещё один нюанс: в ALU BOX всегда предусмотрена внутренняя полость под угловые соединители — стандартную деталь из литого алюминия, которая позволяет собрать прямоугольник каркаса без сварки и фрезерования.

Какую производственную задачу решает профиль на практике

Если описать суть в одном предложении — ALU BOX убирает из технологической цепочки самую трудоёмкую и дорогую операцию (сварку), позволяя выпускать коммерчески готовый световой короб с минимальным набором инструментов.

На практике это выглядит так: производитель закупает профиль длиной 3 или 6 м, режет его торцовочной пилой по размеру, собирает периметральный алюминиевый каркас на угловых соединителях, вставляет заднюю стенку с закреплёнными LED-модулями, прокладывает электрику и закрывает лицевой панелью. Один-два человека. Ни сварочного аппарата, ни покрасочной камеры. Принципиально важна повторяемость: каждый короб одного размера геометрически идентичен предыдущему. Для сетевого ритейла, где требуется полная унификация вывесок на десятках объектов, это не бонус, а обязательное условие. При грамотной организации — 6–10 коробов среднего формата за смену.

Какие виды ALU BOX профиля существуют и как выбрать нужный под задачу

Профили ALU BOX классифицируются по четырём параметрам: глубина (60–300+ мм), тип конструкции (односторонний, двусторонний, панель-кронштейн), способ фиксации лицевой панели (клик-система, замок, безрамочный, стационарный) и отделка поверхности (анодирование, порошковая окраска). Совместный учёт всех четырёх — единственный способ выбрать профиль, не переделывая конструкцию на следующем этапе.

Как глубина профиля влияет на качество засветки и применимость конструкции

Глубина профиля определяет расстояние от LED-источника до лицевой панели. По сути, этот параметр работает так же, как высота потолка влияет на равномерность освещения в помещении: слишком низко повесили лампы — видны яркие круги на полу; подняли выше — свет распределяется ровнее, но общая яркость падает. В световом коробе тот же принцип: расстояние должно быть не менее чем в 1,5 раза больше шага между модулями. Нарушение правила гарантированно даёт полосы и горячие точки на светорассеивающей панели.

Профили 60–90 мм применяют для интерьерных тонких лайтбоксов, навигационных указателей, меню-бордов. Используют LED-ленту или мелкошаговые модули с рассеивающим акрилом. Диапазон 120–160 мм — универсальный стандарт для наружных фасадных вывесок размером до 3×1,5 м. Глубина 180–200 мм обеспечивает равномерную засветку на форматах до 5 м при стандартном шаге модулей 100–120 мм. Профили 250–300+ мм — территория крышных установок и крупноформатных конструкций, где дополнительная глубина компенсирует засветку в условиях яркого солнца.

Основной компромисс глубокого профиля: ради равномерной засветки и большого формата приходится мириться с увеличением веса, расхода материала задней стенки и визуальной массивности торца. Практическое правило: заниженная глубина — главная причина переделок. Закладывать её с запасом всегда дешевле, чем перепиливать готовый каркас.

В чём разница между профилем для одностороннего и двустороннего лайтбокса

Профиль одностороннего лайтбокса имеет одну лицевую поверхность и глухой тыл под заднюю стенку. Профиль двустороннего исполнения конструктивно предусматривает две лицевые панели и внутренний кабельный канал для подводки электрики к обеим сторонам.

Односторонний — настенный монтаж, самый распространённый сценарий: фасадная вывеска, закреплённая на стене или кронштейнах. Двусторонний проектируется под подвесные лайтбоксы и панель-кронштейны (консольные вывески), видимые с двух направлений движения — типичная конструкция для торговых центров и пешеходных улиц. При выборе двустороннего профиля LED-подсветка рассчитывается для каждой стороны независимо, а суммарная нагрузка на блок питания удваивается. Есть нюанс, на который редко обращают внимание: не все профили, позиционируемые как «двусторонние», имеют встроенный кабельный канал. Без него проводка идёт по внешней поверхности профиля и остаётся видна снаружи.

Что такое клик-система в профиле и когда она необходима

Клик-система — встроенный пружинный замковый механизм, позволяющий фиксировать и снимать лицевую рамку без инструмента: рамка защёлкивается при установке и откидывается при нажатии плоской отвёрткой на специальный паз по периметру. Быстрая замена изображения — вот ради чего эта система существует.

Три конкретных сценария, когда клик-система не просто удобна, а необходима: частая плановая смена рекламного полотна (сетевой ритейл, рестораны с меню-бордами, сезонные акции), высотный монтаж, при котором каждый вызов автовышки стоит денег, и жёсткие сроки ребрендинга торговой сети. Профессиональная бригада меняет полотно за 10–15 минут вместо 45–60 минут для стационарного варианта.

Выбирая клик-систему ради удобства обслуживания, вы неизбежно жертвуете удерживающим усилием: пружинный замок обеспечивает меньшую фиксацию по сравнению с винтовым или замковым профилем. Для коробов в ветровых районах — а Волгоград по СП 20.13330 относится ко II ветровому району — рекомендуется комбинировать клик-профиль с дополнительными угловыми фиксаторами.

Когда выбирать безрамочный профиль, а когда — классический с видимой рамкой

Безрамочный (frameless) профиль обеспечивает лицевую поверхность без видимого металлического периметра — изображение визуально «парит» в пространстве. Классический профиль с видимой рамкой технологически проще, механически надёжнее и терпит отклонения в геометрии монтажного основания.

Безрамочные системы применяют в интерьерных пространствах премиального сегмента: шоу-румы, отели, торговые центры класса А — там, где визуальная чистота перевешивает вопрос ветровой устойчивости. Обратная сторона медали: крепление лицевой панели скрыто внутри профиля, допуск на геометрию каркаса ужесточается до ±0,5 мм. Классический профиль с видимой рамкой — стандарт для наружных фасадных вывесок, придорожных конструкций и промышленных объектов: он прощает неровности фасада, надёжнее фиксирует панель при ветровых нагрузках и не требует идеально плоского основания. Компромиссное решение — классический профиль с узкой рамкой 15–20 мм: визуально близок к безрамочному виду при существенно меньшей сложности исполнения.

Из чего состоит световой короб: полная анатомия конструкции

Световой короб из ALU BOX профиля состоит из шести конструктивных слоёв: периметральный алюминиевый каркас, задняя стенка с LED-матрицей, электрическая часть (блок питания и проводка), светорассеивающая лицевая панель, система фиксации и наружные крепёжные кронштейны. Понимание функции каждого слоя определяет правильный выбор материалов и предотвращает большинство производственных ошибок — а переделки в этой нише обходятся дорого.

Какую роль играет каркас и как ALU BOX профиль становится его основой

Каркас — несущая структура, которая воспринимает все механические нагрузки: собственный вес конструкции, ветровое давление, усилие фиксации лицевой панели и нагрузки при монтаже. ALU BOX профиль образует замкнутый периметральный прямоугольник, соединённый в углах вставками из литого алюминия или стеклонаполненного полиамида.

Угловые соединители вставляются в полость профиля на половину своей длины, детали сводятся в угол и фиксируются заклёпками 4×8–4×10 мм насквозь. На форматах шире 2 м или выше 1,5 м устанавливают промежуточные горизонтальные стрингеры — профили того же сечения, которые делят полость на секции и предотвращают провисание задней стенки и лицевой панели под собственным весом. Момент инерции сечения ALU BOX профиля при правильно выбранной глубине обеспечивает прогиб не более 1/300 пролёта — принятый в инженерной практике норматив для рекламных конструкций. На критических узлах крышных установок угловые соединения дополнительно усиливают металлическими накладками и фиксирующим герметиком.

Что выбрать для лицевой панели: акрил, поликарбонат или баннерную ткань

Молочный литой акрил обеспечивает наилучшее светорассеивание и эстетику. Сотовый поликарбонат — максимальную ударопрочность. Баннерная ткань на натяжной рамке — быструю и недорогую замену изображения на крупных форматах. Выбор определяется тремя факторами: размер короба, риск вандализма и частота смены изображения.

Параметр	Молочный литой акрил (3 мм)	Сотовый поликарбонат (4–6 мм)	Баннерная ткань
Светопропускание	40–55%	30–45%	25–40%
Ударопрочность	Средняя	В 200 раз выше стекла	Не бьётся
Срок службы на улице	8–12 лет (литой), 4–6 лет (экструзионный)	10–15 лет	3–5 лет
Замена изображения	Переклейка аппликации или замена панели	Переклейка аппликации	Замена полотна за минуты
Лучшее применение	Интерьерные и фасадные вывески	Транспортные узлы, спортобъекты	Крупноформатные короба от 2×1 м

Выбирая литой акрил ради превосходного светорассеивания, вы принимаете его хрупкость при ударе — в зоне рисков вандализма это реальная проблема. Экструзионный акрил дешевле литого, но заметно быстрее желтеет под ультрафиолетом — для наружного размещения допустим только литой. Транслюцентная плёнка (светопропускающая плёнка для лицевых панелей) наклеивается на акриловую панель и формирует изображение методом аппликации из самоклеящейся плёнки или прямой УФ-печати.

Как выбрать материал для задней стенки: АКП или алюминиевый лист

Алюмокомпозитная панель (АКП, она же алюкобонд — алюминиевый композитный материал) легче, проще в обработке и дешевле. Монолитный алюминиевый лист прочнее и в разы эффективнее отводит тепло от LED-модулей. Выбор между ними — классический инженерный компромисс между весом и теплоотводом.

АКП толщиной 3 мм — стандартный выбор для большинства наружных коробов. Лист легко режется, масса панели 1×1 м составляет около 4,5 кг, поверхность удобна для монтажа LED-ленты на самоклеящуюся основу. Проблема: АКП — слоистый материал (алюминий + полиэтилен + алюминий), тепло практически не распределяется по площади и концентрируется в точке контакта с модулем. Монолитный алюминиевый лист 1,5–2 мм работает как равнораспределённый теплообменник: коэффициент теплопроводности алюминия (237 Вт/м·К) рассеивает тепло от LED-точек по всей площади, снижая локальный перегрев и продлевая ресурс светодиодов. Для мощных LED-конфигураций — яркие наружные короба, прямое солнечное воздействие — алюминиевый лист предпочтительнее. Для типовых фасадных вывесок в условиях Волгограда и Волжского АКП 3 мм с запасом решает задачу.

Какие комплектующие нужны для сборки одного светового короба — полный перечень

Для сборки одного стандартного одностороннего наружного светового короба необходимы: периметральный профиль нужной глубины, четыре угловых соединителя, задняя стенка (АКП или алюминиевый лист), лицевая панель (молочный литой акрил 3 мм), LED-модули IP65, блок питания 24V IP67, монтажный провод ПВС 2×0,75 мм, кабельный ввод PG-7 или PG-9 для герметичного прохода кабеля, торцевые заглушки из ABS-пластика, алюминиевые вытяжные заклёпки 4×10 мм, два дренажных мембранных клапана в нижний профиль, нейтральный силиконовый герметик для угловых стыков и монтажные кронштейны из оцинкованной стали.

Длина профиля рассчитывается по формуле: (2 × ширина + 2 × высота) с запасом 5% на рез. Мощность блока питания: суммарная потребляемая мощность всех LED × 1,2 (20% запаса). Количество точек крепежа кронштейнами — по расчёту ветровой нагрузки для конкретного региона и высоты размещения.

Совет эксперта Владимира: «Составьте чек-лист комплектующих до начала сборки и держите его на стапеле. Звучит банально, но на практике каждый третий простой в производстве — из-за того, что кто-то забыл заказать дренажные клапаны или заглушки нужного размера. Мелочь стоимостью 30 рублей останавливает сборку на полдня.»

Как рассчитать и выбрать LED-подсветку для равномерной засветки короба

Равномерная засветка светового короба достигается при соблюдении правила «полтора к одному»: расстояние от LED-источника до лицевой панели (глубина короба H) должно составлять не менее 1,5 шага между модулями (P). То есть H ≥ P × 1,5. Нарушение этого соотношения — и на лицевой панели появляются полосы или горячие точки, которые видны и днём, и ночью.

Как формула «глубина × коэффициент» определяет шаг LED-модулей

Максимальный шаг LED-модулей рассчитывается по формуле P ≤ H / 1,5, где H — глубина короба в миллиметрах. Для гарантированной равномерности без видимых пятен рекомендуется использовать коэффициент 1,7.

Пример: короб глубиной 120 мм. Максимальный шаг P = 120 / 1,5 = 80 мм. При шаге 80 мм на площадь 1 м² приходится около 156 модулей. С коэффициентом 1,7: P = 120 / 1,7 ≈ 70 мм — результат ровнее, запас на разброс яркости между модулями больше. Для глубины 160 мм стандартный шаг составляет 100–120 мм: это оптимальный экономический баланс между количеством модулей и качеством засветки лайтбокса. Расчёт ведётся по осям X и Y независимо: модули размещаются в правильную сетку. Угловые зоны требуют сгущения шага — периметральный профиль экранирует часть светового потока.

Чем LED-модули отличаются от LED-ленты и когда что применять

Кластерные LED-модули — отдельные блоки с одним или несколькими чипами (SMD 2835, 3030, 3535) на алюминиевой подложке с линзой, дающие направленный световой поток. LED-лента — гибкая подложка с чипами без линз, дающая рассеянный свет с меньшей яркостью на единицу площади. Разница между ними — как между прожектором и настольной лампой: один бьёт направленно, другой светит мягко, но тускло.

Модули применяют для наружных коробов глубиной от 80 мм: яркость 3000–8000 мКд на точку, класс защиты IP65/IP67, расчётный ресурс 50 000+ часов. Линза формирует угол засветки 120–160°, обеспечивающий перекрытие смежных пятен при правильном шаге. Лента (60–120 диодов/м) оптимальна для интерьерных коробов глубиной 60–90 мм и тонких лайтбоксов: меньшая яркость некритична, гибкость позволяет огибать радиусные элементы.

Выбирая ленту ради экономии и простоты монтажа, вы жертвуете мощностью светового потока и направленностью. Критерий на месте: если на включённом коробе видна структура отдельных LED-точек — нужны модули с широкоугольными линзами (160°) или меньший шаг. Видны полосы от рядов ленты — увеличивайте глубину короба.

Как рассчитать мощность блока питания и не допустить перегрева

Мощность блока питания = суммарная потребляемая мощность всех LED × 1,2 (запас 20%). Эксплуатация блока на 100% номинала — главная причина его преждевременного выхода из строя, обычно через 6–12 месяцев вместо расчётных 5–10 лет.

Пример: 100 модулей по 0,6 Вт = 60 Вт × 1,2 = 72 Вт. Выбирается блок 75 или 100 Вт. Для наружных коробов блок питания должен иметь класс защиты IP67 и рабочий температурный диапазон от −40 до +60 °C. Размещение драйвера внутри замкнутого короба создаёт риск перегрева: сам блок выделяет тепло (КПД 85%, остальные 15% — тепловые потери), а естественная вентиляция ограничена. Оптимальное решение — термостойкий бокс для блока снаружи конструкции. При размещении внутри обязательны мембранные вентиляционные клапаны в нижнем профиле для термической циркуляции воздуха.

Почему в коробе появляются «горячие точки» и как их устранить на этапе проектирования

«Горячие точки» — видимые пятна от отдельных LED-источников на лицевой панели — возникают по трём причинам: недостаточная глубина короба относительно шага модулей, узкоугольные линзы (60–90°) вместо широкоугольных (120–160°) и прозрачная панель вместо рассеивающей молочной. Устранение этих трёх факторов на этапе проектирования полностью исключает дефект.

Причина первая — нарушение формулы P ≤ H / 1,5: модули стоят слишком редко для данной глубины. Решение: уменьшить шаг или перейти на более глубокий профиль. Причина вторая — модули с узкой линзой 60°: концентрированный пучок не перекрывается с соседним, и на панели рисуется чёткий круг. Решение: заменить линзы на 120–160° или убрать линзу совсем. Причина третья — прозрачный акрил вместо молочного: свет проходит насквозь без рассеивания, вся LED-матрица читается с улицы как точечная карта.

Комплексная профилактика, работающая независимо от конфигурации: матовая белая задняя стенка (снижает контрастность пятен за счёт диффузного отражения) плюс молочный акрил с коэффициентом рассеивания от 60% плюс шаг по формуле с коэффициентом 1,7.

Алюминиевый профиль или сварной стальной каркас: что эффективнее для светового короба

По совокупности критериев — скорость производства, долговечность без обслуживания, транспортная лёгкость и возможность изготовления без специализированного оборудования — алюминиевый профиль ALU BOX объективно эффективнее сварного стального каркаса для наружной рекламы в подавляющем большинстве типовых задач. Но дьявол, как обычно, в деталях.

По каким критериям профильная система выигрывает у стального каркаса

Профильная система ALU BOX превосходит сварной каркас по пяти измеримым критериям: скорость производства (в 3–5 раз), коррозионная стойкость без обслуживания, вес (в 2,5–3 раза легче), минимум оборудования и удобство транспортировки.

Критерий	ALU BOX профиль	Сварной стальной каркас
Время сборки каркаса 2×1 м	3–4 часа, 1–2 человека	1,5–2 дня с учётом покраски
Масса каркаса 3×1 м	10–15 кг	25–35 кг
Необходимое оборудование	Торцовочная пила, заклёпочник	Сварочный пост, болгарка, покрасочная камера
Коррозионная стойкость	15–25 лет без обслуживания	3–5 лет до первой перекраски
Транспортировка	Прутки 3–6 м в легковом авто	Негабаритный груз
Геометрическая повторяемость	±0,2 мм (заводская экструзия)	±1–3 мм (ручная сварка)

Профиль ALU BOX 90 мм весит 0,8–1,2 кг на погонный метр. Стальной уголок 40×40×4 мм — 2,42 кг/пм. Разница в 2,5 раза ощущается не в таблице, а когда бригада поднимает конструкцию на третий этаж фасада в Центральном районе Волгограда без автовышки.

В каких сценариях алюминиевый профиль безоговорочно превосходит сварку

Три сценария, где профиль выигрывает без оговорок: серийное производство однотипных коробов для сетевых объектов, изготовление вывесок в условиях запрета горячих работ и конструкции, требующие частой плановой смены изображения.

Серийное производство: при изготовлении 10–50 одинаковых коробов профильная система даёт идеально воспроизводимую геометрию без ручной подгонки. Каждый каркас из пилы идентичен предыдущему. Каждый сварной — требует индивидуальной выверки по кондуктору. Для сетевого брендирования торговых точек с единым брендбуком это критично. Запрет горячих работ: в торговых центрах, бизнес-центрах и на объектах с высоким классом пожарной безопасности сварка требует наряд-допуска и регламентирована по времени. Профиль собирается заклёпочником без разрешительных процедур. Мобильность: мастерская с торцовочной пилой может изготовить и собрать короб непосредственно на объекте — для сварного каркаса это невозможно без мобильного сварочного поста и вытяжки.

Что говорят реальные данные о долговечности алюминия vs стали в условиях наружной эксплуатации

Средний документально подтверждённый срок службы алюминиевого светового короба при наружном размещении — 12–18 лет до первого капитального ремонта каркаса. Для стального аналога с полиэферным порошковым покрытием — 5–8 лет до необходимости полной перекраски или замены.

Алюминиевый сплав 6063 в атмосферных условиях, включая приморские зоны с агрессивной соляной средой, демонстрирует снижение прочности не более 5% за 20 лет — данные Aluminium Association, основанные на многолетних испытаниях. Анодированное покрытие толщиной 15–25 мкм по ГОСТ 9.031 не шелушится и не требует восстановления в течение всего срока службы. Стальной каркас с порошковым покрытием при термоциклировании (а Волгоград — это −25 °C зимой и +42 °C летом) начинает отслаиваться в зонах механических повреждений через 3–5 лет. Под покрытием развивается подплёночная коррозия, которая распространяется «паутиной» и захватывает нетронутые участки. Совокупная стоимость владения алюминиевым коробом за 15 лет: стоимость изготовления плюс ноль рублей на антикоррозионное обслуживание. Для стального: стоимость изготовления плюс 2–3 цикла перекраски плюс вероятная замена каркаса.

Взгляд с другой стороны: когда сварной каркас объективно сильнее профильной системы

Самый весомый аргумент в пользу стального сварного каркаса — принципиально более высокая несущая способность для нестандартных геометрий, крышных установок высотой от 3 м и конструкций с пролётом свыше 4 метров. В этих сценариях сварная металлоконструкция обеспечивает момент сопротивления, которого стандартные профильные системы достичь не могут.

Этот аргумент справедлив. Крышные рекламные установки высотой 3–6 м, испытывающие полную ветровую нагрузку по СП 20.13330.2016, требуют несущей конструкции из стальных труб или двутавра. ALU BOX в этом случае — облицовка видимой части, а не силовой элемент. Нестандартные формы — округлые, трёхгранные, пространственные объёмные конструкции — изготавливаются сваркой. Профиль рассчитан на прямолинейные сечения, и это его конструктивное ограничение. Конструкции с вылетом от стены более 1 м (крупноформатные консольные вывески) требуют несущего стального кронштейна даже при алюминиевом обрамлении лайтбокса.

Но вот что нужно понимать: нестандартные крупногабаритные конструкции составляют не более 10–15% реального рынка рекламных вывесок. Для стандартных прямоугольных фасадных коробов, настенных вывесок и подвесных интерьерных лайтбоксов — то есть для 85–90% заказов — алюминиевая профильная система превосходит сварку по совокупности производственных, эксплуатационных и экономических параметров. Профессиональный производитель рекламы владеет обеими технологиями и применяет каждую по назначению.

Совет эксперта Владимира: «Не пытайтесь делать из алюминиевого профиля несущий каркас для крышной установки — это не его работа. Используйте стальную ферму для силовой части и ALU BOX для облицовки видимого периметра короба. Такая комбинация даёт и прочность, и внешний вид, и ремонтопригодность.»

Как правильно собрать световой короб из ALU BOX: технология от раскроя до готового изделия

Технологический процесс включает шесть последовательных этапов: раскрой профиля и листовых материалов, сборка каркаса на угловых соединителях, монтаж задней стенки с LED-матрицей, прокладка электрики, установка лицевой панели и герметизация. Нарушение последовательности создаёт проблемы, которые трудно или невозможно устранить без частичной разборки — и это не преувеличение.

Как резать алюминиевый профиль без сколов и деформации

Алюминиевый профиль режется торцовочной пилой с диском по алюминию: отрицательный угол наклона зубьев −5°…−10°, 80–100 зубьев, скорость 3000–4000 об/мин. Подача — низкая и равномерная, без рывков в начале и конце реза.

Вот что происходит при использовании стандартного диска по металлу или дереву (с положительным углом зуба): зуб не режет, а «рвёт» алюминий. Результат — задиры на кромке, сколы по краю и деформация паза. Профиль с такими дефектами не стыкуется плотно с угловым соединителем, и на углу каркаса остаётся щель. Перед резом профиль фиксируется в упорах без люфта. При резке под 45° (стыковка углов в «ус») обе сопряжённые детали режутся в одной настройке пилы без перенастройки — это гарантирует зеркальное совпадение срезов. После реза торец обрабатывается мелким напильником или скребком для снятия заусенцев, которые мешают посадке заглушек.

Как обеспечить точную геометрию каркаса при угловой сборке

Прямоугольность каркаса контролируется измерением диагоналей. Разница между двумя диагоналями не должна превышать 2 мм. Именно этот допуск гарантирует правильную посадку лицевой панели и задней стенки без перекоса и внутренних напряжений.

Технология такая: угловые соединители вставляются в полость профиля на половину своей длины, горизонталь и вертикаль сводятся в угол. До сверления и клёпки — обязательная проверка угольником 90° и измерение диагоналей рулеткой. Только при достижении прямоугольности — сверление (сверло 4,1 мм) и клёпка (алюминиевые заклёпки 4×8 или 4×10 мм). Для форматов крупнее 1,5×1,5 м каркас собирают на плоском стапеле или сборочном столе с угловыми упорами: это предотвращает скручивание плоскости периметра.

Практический приём: скрепите собранный каркас струбцинами, выверьте диагонали, и только потом клепайте. Алюминий упруг и может «распружинить» при разжатии, если детали не зафиксированы в нужном положении. Тридцать секунд проверки экономят часы переделки.

Как герметизировать стыки и зачем нужны дренажные клапаны

Герметизация угловых стыков нейтральным силиконовым герметиком — обязательная операция для наружных коробов. Она предотвращает попадание воды, пыли и насекомых. Дренажные клапаны в нижнем профиле обеспечивают выход конденсата, который неизбежно образуется при суточных перепадах температуры — и в условиях волгоградского климата с летними +40 °C и зимними −25 °C это не теоретическая угроза, а ежедневный процесс.

После клёпки внешние угловые стыки заполняются нейтральным (не уксусным) силиконом и разглаживаются шпателем заподлицо с плоскостью профиля. Принципиальная деталь: кислотный (уксусный) силикон легко определяется по характерному резкому запаху при нанесении. Его нельзя применять с анодированным алюминием. Уксусная кислота разрушает анодированное покрытие в зоне шва за 12–18 месяцев — проблема выявляется, когда конструкция уже работает на фасаде, и исправить её можно только демонтажем.

Дренажные мембранные клапаны (диаметр 6–8 мм) устанавливаются в два просверленных отверстия нижнего профиля на расстоянии 200–300 мм от углов. Мембрана пропускает воду наружу и закрывается при обратном давлении ветра. Без дренажа конденсат накапливается у нижнего профиля, затекает под клеевую подложку LED-модулей и разрушает сцепление. Характерный дефект — модули отклеиваются и падают на дно короба. Срок появления: 1–2 зимних сезона.

Какие ошибки при сборке световых коробов совершают чаще всего — и как их избежать

Пять повторяющихся ошибок, на которые приходится до 80% рекламаций и переделок:

Первая — глубина профиля выбирается «на глаз» или «как у конкурента» без расчёта шага LED. Заказчик получает короб с полосами, засветка неравномерная, конструкция отправляется на переделку. Рецепт прост: начинать любой проект с формулы P ≤ H / 1,5.

Вторая — резка диском по металлу с положительным углом зуба. Сколы, деформация паза, щель в угловом стыке. Диск по алюминию с отрицательным углом стоит 800–1500 рублей и окупается за первую же партию.

Третья — уксусный силикон вместо нейтрального для герметизации. Через полтора-два года анодирование в зоне шва разрушается. Визуально — белёсые подтёки и вздутия покрытия.

Четвёртая — блок питания размещён внутри глухого короба без вентиляции. Перегрев убивает электронику через 6–12 месяцев вместо расчётных 5–10 лет.

Пятая — задняя стенка в большом формате не закреплена по центру. Лист провисает, расстояние от LED до лицевой панели меняется, и равномерность засветки нарушается в центральной зоне — именно там, где она видна сильнее всего.

Как спроектировать световой короб под реальные нагрузки: ветер, вес и температура

Инженерный расчёт светового короба включает три независимых расчёта: ветровой нагрузки по СП 20.13330 (определяет количество точек крепежа), прогиба несущего профиля (определяет необходимость стрингеров) и температурного расширения алюминия (определяет компенсационные зазоры в длинных конструкциях). Пропуск любого из трёх — профессиональный просчёт, который при наружном размещении может привести к разрушению или деформации конструкции.

Как рассчитать ветровую нагрузку на плоскостную рекламную конструкцию

Нормативная ветровая нагрузка рассчитывается по формуле: W = cf × q × Ae. Здесь cf — аэродинамический коэффициент для прямоугольного экрана (1,3–1,4), q — нормативное ветровое давление для данного региона и высоты размещения (Па), Ae — площадь конструкции (м²).

Конкретный пример для Волгограда. Ветровой район по СП 20.13330 — III, нормативное давление при высоте до 10 м для типа местности «Б» (городская застройка) — около 380–480 Па в зависимости от этажности окружающей застройки. Короб 3×1,5 м: W = 1,4 × 430 × 4,5 ≈ 2709 Н, что соответствует примерно 276 кгс суммарной горизонтальной нагрузки. При четырёх точках крепления на анкерные болты М10 в кирпичной кладке (несущая способность одного анкера на срез — 800–1200 Н по паспорту производителя) нагрузка перекрывается с запасом. Для каждого объекта расчёт выполняется индивидуально: учитываются конкретный ветровой район, высота над землёй и коэффициент местности. Городская плотная застройка снижает ветровую нагрузку на 20–30% по сравнению с открытой территорией.

Совет эксперта Владимира: «Заказчики иногда говорят: «У нас тихий район, зачем считать ветер?» На фасаде между двумя зданиями ветер ускоряется как в аэродинамической трубе. Мы однажды потеряли конструкцию на проспекте Ленина именно из-за этого эффекта — «спокойный» район, но щель между домами создала канал. С тех пор считаем всегда.»

Когда нужны рёбра жёсткости и как их правильно разместить

Промежуточные стрингеры — рёбра жёсткости из профиля того же сечения — устанавливаются при ширине короба более 2 метров или высоте более 1,5 метра. Они делят внутреннюю полость на секции и предотвращают провисание задней стенки и лицевой панели под собственным весом и аэродинамическим давлением.

Шаг стрингеров: ширина 2–3 м — один стрингер по центру, ширина 3–5 м — два с равным шагом. Соединение с периметральным профилем выполняется через Т-образные соединители или болтовым креплением с предварительным сверлением.

Тут есть критический нюанс, который часто упускают. Стрингер не должен пересекать LED-матрицу — он размещается в «мёртвой зоне» между рядами модулей. Это значит, что расположение стрингеров согласовывается с раскладкой LED ещё на стадии проектирования. Сначала сетка модулей, потом — рёбра жёсткости. Не наоборот. Дополнительная функция стрингеров — промежуточное крепление задней стенки, исключающее «хлопание» листа при порывистом ветре.

Как учесть температурное расширение алюминия в длинных конструкциях

Алюминий расширяется со скоростью 23,1 мкм на метр длины при изменении температуры на 1 °C. Для короба длиной 4 м при перепаде от −30 °C (зима) до +70 °C (летний нагрев поверхности на солнце) абсолютное расширение составляет: 4 × 100 × 23,1 × 10⁻⁶ = 9,24 мм. Почти сантиметр. Для стыков, крепёжных узлов и посадки задней стенки это критичная величина.

Конструктивные меры: компенсационные зазоры 3–5 мм в пазах для задней стенки (не допускать «наглухо» затёртой посадки), крепёжные узлы на овальных, а не круглых отверстиях для скользящей фиксации в горизонтальных конструкциях длиной свыше 2 м, упругие прокладки под монтажными кронштейнами.

Отдельная задача — стыковка отрезков профиля при длине короба свыше 6 м (длина стандартной поставки). Стык выполняется через внутреннюю соединительную вставку со скользящей посадкой. Жёсткое соединение в этой точке приведёт к деформации периметра при первом же температурном цикле. Проще говоря: профиль должен иметь возможность «дышать» — как рельсы на железной дороге, между которыми оставляют термические зазоры.

Как смонтировать световой короб на объекте: способы крепления и требования безопасности

Монтаж светового короба выполняется тремя основными способами: прямое настенное крепление (короб вплотную к фасаду), вынос на кронштейнах (зазор 50–300 мм от стены для скрытого подвода кабеля) и подвес на тросах или цепях для двусторонних конструкций. Выбор способа определяется типом фасада, весом конструкции, архитектурным регламентом и способом подводки электрики.

Какой способ крепления выбрать для разных типов фасадов

Для кирпичного и монолитного бетонного фасада применяют анкерные болты М8–М12 в дюбелях. Для вентилируемого фасада с облицовкой — сквозные кронштейны с закреплением к несущей подконструкции. Для сэндвич-панелей — сквозной крепёж с усиленной распределительной шайбой.

Кирпичная кладка: анкер химический или распорный, глубина заделки не менее 80–100 мм, шаг по горизонтали не более 1000–1200 мм. Вентилируемый фасад — самый сложный случай. Облицовочные плиты (керамогранит, HPL, алюмокомпозит) не являются несущими, крепёж обязан проходить насквозь к стальной или алюминиевой подконструкции фасадной системы. Это требует согласования с управляющей компанией здания: монтаж затрагивает конструкцию фасада с собственными проектными нагрузками. Сэндвич-панели промышленных зданий допускают крепление непосредственно через панель при условии широких шайб (не менее 80×80 мм) и уплотнительного кольца для сохранения герметичности. Стеклянные и навесные фасады: специальные вакуумные держатели или конструкции, навешиваемые на парапет без сверления остекления.

Как рассчитать количество точек крепежа для наружного светового короба

Минимальное число точек крепежа определяется делением суммарной нагрузки (собственный вес + ветровая нагрузка с коэффициентом надёжности 1,4) на несущую способность одной точки. Результат округляется в большую сторону с добавлением не менее двух резервных точек.

Стандартная практика для короба 2×1 м: четыре точки по углам с отступом 400–500 мм от угла, анкеры М10. Короб 4×1,5 м — минимум шесть точек, по три на каждый горизонтальный профиль. Нижние точки крепления воспринимают преимущественно сдвиговую нагрузку от веса. Верхние — выдёргивающую нагрузку от ветра, давящего на лицевую плоскость. Верхние анкеры должны иметь сертифицированную несущую способность на выдёргивание, указанную в технической документации анкерной системы, а не «примерно подходящую» по диаметру. После монтажа каждая точка проверяется динамометрическим ключом на проектный момент затяжки.

Какие документы и согласования нужны перед установкой вывески

В большинстве российских городов установка наружной рекламы требует разрешения местного органа управления рекламой. Информационная вывеска непосредственно у входа в занимаемое помещение — без рекламных призывов и слоганов — согласования по закону не требует, но обязана соответствовать дизайн-коду города.

Законодательная основа: ФЗ-38 «О рекламе» разграничивает «рекламу» и «информацию о деятельности организации». Информационная вывеска у входа с названием, режимом работы и видом деятельности — это не реклама в юридическом смысле. Для конструкций, квалифицируемых как реклама, — полная разрешительная процедура: заявление, эскиз, технический паспорт конструкции, расчёт ветровых нагрузок, договор с собственником здания. В Волгограде порядок согласования регулируется местными нормативными актами, а требования к оформлению фасадов зависят от расположения объекта — исторический центр или спальный район. Несогласованная конструкция демонтируется принудительно за счёт владельца. Штраф и стоимость демонтажа суммарно превышают стоимость согласования в несколько раз.

Как обслуживать световой короб и сколько он прослужит

Правильно изготовленный и смонтированный алюминиевый световой короб из ALU BOX требует планового обслуживания раз в год и служит без капитального ремонта каркаса 12–18 лет при наружном размещении. Наиболее быстро изнашиваемый элемент — LED-источники — заменяется независимо от каркаса, который остаётся полностью работоспособным.

Как заменить рекламное полотно в коробе с клик-системой и без неё

В коробе с клик-системой лицевая рамка откидывается нажатием плоской отвёртки в паз по периметру. Операция занимает 10–15 минут на один короб без демонтажа конструкции с фасада. В стационарном коробе лицевая панель зафиксирована саморезами, которые требуют полного выкручивания.

Алгоритм смены в клик-системе: нажать отвёрткой на паз в четырёх точках периметра (по одной на сторону), рамка откидывается или снимается, старое изображение извлекается, новое устанавливается, рамка защёлкивается обратно. В стационарном исполнении: открутить все крепёжные саморезы по периметру (обычно 8–16 штук), снять лицевую панель целиком, заменить изображение (аппликацию из самоклеящейся плёнки или печатное полотно), установить панель и завернуть все саморезы обратно. При высотном размещении стационарного короба это требует автовышки или строительных лесов, что превращает каждую замену изображения в полноценный монтажный выезд.

Каков реальный срок службы алюминиевого светового короба и от чего он зависит

Алюминиевый каркас с анодированным или порошковым покрытием при наружном размещении сохраняет несущую способность и внешний вид не менее 15–20 лет. LED-модули требуют замены через 5–7 лет при круглосуточной работе. Акриловая панель — через 8–12 лет до выраженного пожелтения.

Короб «стареет» послойно, и это принципиально отличает профильную конструкцию от сварной. Первым устаревает или выцветает изображение — его меняют раз в 2–5 лет при ребрендинге. Затем требует замены акриловая панель: литой акрил живёт 8–12 лет, экструзионный — 4–6 лет. Потом подходит срок замены LED-секций: чипы Samsung и Osram рассчитаны на 50 000 часов, что составляет около 17 лет при 8-часовом режиме или 5,7 лет при работе круглосуточно. Блок питания служит 5–10 лет. Алюминиевый каркас при этом остаётся полностью работоспособным. Это делает профильный короб ремонтопригодной конструкцией с предсказуемой экономикой жизненного цикла — вы знаете заранее, что и когда потребует замены.

Какие регламентные работы продлевают жизнь конструкции

Ежегодное плановое обслуживание включает шесть операций: осмотр крепёжных узлов, контроль герметика на угловых стыках, промывку лицевой панели, проверку равномерности засветки в тёмное время суток, прочистку дренажных клапанов и проверку момента затяжки монтажных болтов динамометрическим ключом. Совокупность этих операций предотвращает 90% типичных отказов. Рекомендуемое время проведения — весна, после зимнего сезона.

Визуальный осмотр точек крепления: недопустимы люфты, коррозия анкеров, трещины в несущей стенке фасада. Контроль герметика: при трещинах — механическая очистка и повторное нанесение нейтрального силикона. Промывка лицевой панели — мягкой губкой с нейтральным мыльным раствором, без абразивов и органических растворителей. Вечерняя проверка засветки: выявление погасших секций LED для замены. Прочистка дренажных клапанов при засорении. Проверка затяжки болтов — особенно после первой зимы, когда температурные циклы могут ослабить резьбовые соединения.

Расширенное обслуживание проводится раз в 3–5 лет: демонтаж лицевой панели, полный осмотр внутренней полости, замена деградировавших LED-секций, контроль изоляции монтажного провода, замена блока питания при признаках нестабильной работы или перегреве корпуса.

Совет эксперта Владимира: «Заведите для каждой вывески простой «паспорт»: дата монтажа, тип профиля, глубина, тип и количество LED, модель блока питания, даты обслуживания. Когда через 5 лет нужно будет менять модули — вы точно знаете, что заказать. Без паспорта каждый ремонт начинается с разборки и гадания.
