Объёмные и световые буквы на металлокаркасе: полное руководство по производству, выбору и монтажу

Когда предприниматель задумывается о рекламной вывеске для своего магазина, салона или ресторана, первый вопрос звучит просто: «Какие буквы заказать?» А за этим вопросом прячется десяток инженерных решений — тип подсветки, материал корпуса, конструкция крепления, расчёт ветровой нагрузки, выбор светодиодных модулей. Каждое из этих решений напрямую влияет на то, сколько лет простоит вывеска, насколько точно она передаст фирменный стиль и не придётся ли через пару зим срочно менять проржавевший каркас. Этот материал — подробный разбор всей цепочки: от классификации объёмных букв и выбора материалов до тонкостей монтажа и норм согласования. Без маркетинговых обещаний — только технические факты и производственная практика.

Какие виды объёмных и световых букв существуют и как выбрать нужный

Шесть основных типов объёмных световых букв отличаются друг от друга принципом подсветки, визуальным эффектом и областью применения. Правильный выбор типа определяет не только внешний вид фасадных букв, но и их читаемость при разном освещении, стоимость производства и сложность обслуживания. Ошибка на этом этапе — самая дорогая: переделать уже смонтированную конструкцию практически невозможно без полного перезапуска проекта.

В чём принципиальная разница между лицевой и контражурной подсветкой

Буквы с лицевой (фронтальной) подсветкой — самый распространённый формат световых букв в наружной рекламе. Свет от LED-модулей проходит через полупрозрачную лицевую панель из акрила, и вся фронтальная поверхность буквы светится равномерно. Такую вывеску одинаково хорошо видно и днём — за счёт цвета и объёма, и ночью — за счёт свечения. Этот формат выбирают для торговых центров, магазинов, аптек, банковских отделений — везде, где критична читаемость на расстоянии 24 часа в сутки.

Контражурная подсветка (от французского contre-jour — «против света») работает по обратному принципу. Свет направлен не вперёд, а назад — на стену за буквой. Корпус буквы остаётся непрозрачным, а вокруг него на стене формируется мягкий светящийся ореол, так называемый halo-эффект. Визуально буквы как будто «парят» над поверхностью фасада. Смотрится это действительно эффектно — особенно на тёмных или текстурных стенах.

Выбирая контражурную подсветку ради премиального визуального эффекта, вы неизбежно жертвуете дневной читаемостью. Без солнечного контраста непрозрачный корпус буквы просто сливается с фасадом, а ореол практически не виден при ярком освещении. По этой причине контражур хорошо работает на ресторанах, отелях, клиниках премиального сегмента — там, где основной поток клиентов приходится на вечернее время, а днём вывеска несёт скорее имиджевую функцию.

Параметр	Лицевая подсветка	Контражурная подсветка
Видимость днём	Высокая — корпус и цвет читаются на расстоянии	Средняя — без подсветки работает только как несветовая буква
Видимость ночью	Высокая — вся лицевая поверхность светится	Высокая — яркий ореол на стене
Визуальный эффект	Яркий, информативный, прямолинейный	Мягкий, премиальный, «парящий»
Конструктивная сложность	Стандартная	Требует точного расстояния от буквы до стены (20–50 мм)
Типичное применение	Ретейл, банки, аптеки, ТЦ	Рестораны, отели, медицинские центры, офисы

Эксперт Владимир: «Частая ошибка — заказчик видит красивое фото контражурных букв в Pinterest и хочет такие же для своего магазина на первом этаже оживлённой улицы. Показываю ему рендер дневного вида — без подсветки буквы на светлом фасаде просто теряются. Для таких локаций лицевая подсветка однозначно надёжнее. Контражур — решение для вечернего бизнеса или для фасадов с тёмной отделкой.»

Что такое буквы Open Face и для каких брендов они актуальны

Open Face — буквы без лицевой панели. LED-модули или неоновые трубки внутри корпуса видны напрямую, без рассеивающего экрана. Эффект — ярко выраженный индустриальный или ретро-стиль: видны «внутренности» буквы, точки свечения, проводка. Это не дефект и не экономия — это осознанное дизайнерское решение.

Формат востребован в барах, крафтовых пивоварнях, фотостудиях, барбершопах — у брендов, которые строят образ аутентичности и «ручной работы». Обратная сторона медали — ограничения по наружному применению. Без лицевой панели внутрь буквы беспрепятственно попадает вода, пыль, насекомые. Степень защиты IP такой конструкции фактически равна нулю. Для уличного размещения Open Face требует либо навеса, либо глубокого козырька — иначе срок службы подсветки сократится с проектных 5–7 лет до 1–2.

Когда объёмные буквы делают несветовыми и есть ли в этом практический смысл

Несветовые объёмные буквы — это конструкции без встроенной подсветки. Они работают за счёт формы, объёма и материала: шлифованная нержавеющая сталь, окрашенный алюминий, латунь, бронза. Три основных сценария, при которых отсутствие подсветки — осознанный выбор, а не компромисс.

Первый — дизайн-код района запрещает световые конструкции. В историческом центре Волгограда, к примеру, администрация нередко накладывает ограничения на любые светящиеся элементы на фасадах зданий-памятников. Несветовые буквы из нержавейки с зеркальной или шлифованной поверхностью вписываются в такие ограничения и воспринимаются скорее как архитектурный элемент.

Второй — бренд намеренно строит «тяжёлую» металлическую эстетику. Юридические фирмы, ювелирные салоны, частные клиники — для них бронзовая или латунная буква без подсветки транслирует «весомость» и стабильность.

Третий — вывеска эксплуатируется только в дневное время: государственные учреждения, школы, заводские проходные. Монтировать подсветку, которую никто не увидит, — нерациональная трата бюджета.

Основной компромисс несветовых букв — полная потеря видимости в тёмное время суток. Если бизнес работает вечером, этот формат просто не выполнит свою задачу.

Чем отличается комбинированная подсветка и когда она оправдана

Комбинированная подсветка — свет проходит и через лицевую панель, и назад, создавая одновременно фронтальное свечение и ореол на стене. По сути, это два типа подсветки в одном корпусе. Визуальный эффект — максимально насыщенный: буква и сама светится, и «подсвечивает» собой стену.

Конструктивно это означает две группы LED-модулей — одна за лицевой панелью, другая направлена на заднюю стенку, — либо специальную компоновку с частично прозрачным задником. Расход светодиодов увеличивается в 1,5–2 раза, растёт мощность блоков питания, усложняется электрическая часть.

Выбирая комбинированную подсветку ради максимального визуального эффекта, приходится мириться с кратно возросшим энергопотреблением и удорожанием конструкции на 40–60% по сравнению с чисто лицевой. Формат оправдан для флагманских магазинов торговых сетей, крупных банков, брендовых бутиков — там, где вывеска является главным визуальным акцентом фасада и бюджет позволяет реализовать сложную конструкцию.

От неоновых трансформаторов до LED-систем: как эволюционировала технология объёмных вывесок

Современные световые буквы на металлокаркасе — результат тридцатилетнего пути проб и ошибок отрасли. Каждая предыдущая технология имела конкретные эксплуатационные провалы, которые и стали причиной перехода на следующую. Понимание этой эволюции помогает осознать, почему сегодняшние решения устроены именно так, а не иначе.

Как выглядела стандартная световая вывеска 20 лет назад и в чём её главные слабости

В 1990-е и в начале 2000-х вывесочное производство в России строилось на двух технологиях. Первая — световой короб (лайтбокс) с люминесцентными лампами T8 или T5. Металлическая или пластиковая коробка с полупрозрачной лицевой панелью, внутри — несколько параллельно установленных ламп. Просто, дёшево, но громоздко. Лампы перегорали каждые 12–18 месяцев, потребляли в 4–6 раз больше энергии, чем современные LED-аналоги, и давали характерное неравномерное свечение — яркие полосы напротив каждой лампы с тёмными зонами между ними.

Вторая технология — неоновые трубки на высоковольтных трансформаторах. Газосветные трубки из стекла, согнутые вручную по форме букв, запитанные от трансформаторов с рабочим напряжением 3 000–15 000 В. Характерное тёплое свечение, «живая» линия — визуально привлекательно. Но хрупкость стеклянных трубок, высоковольтная электрика и необходимость специального допуска на обслуживание делали неон дорогим удовольствием. Замена одной разбитой трубки требовала вызова сертифицированного электрика с допуском к работам на высоте.

Почему неоновые трубки так и не стали массовым стандартом для объёмных букв

У неона три принципиальных технических ограничения, которые невозможно обойти инженерными средствами. Первое — рабочее напряжение. Трансформатор неоновой вывески выдаёт от 3 000 до 15 000 В. Это требует усиленной изоляции, заземления, сертифицированных коммутационных элементов. При монтаже на высоте 4–5 этажей любая ошибка электрика — реальная угроза жизни.

Второе — механическая хрупкость. Стеклянные трубки диаметром 8–15 мм не выдерживают транспортировку по разбитым дорогам, вибрацию при сильном ветре и удары при монтаже. По статистике производств, с которыми мы работали, до 10–15% трубок повреждалось ещё на этапе доставки и установки.

Третье — физика засветки. Неоновая трубка — линейный точечный источник света. Равномерно подсветить молочную акриловую панель площадью, скажем, 40×50 см одной трубкой, проложенной по контуру, физически невозможно. Центр буквы всегда будет темнее краёв. Для объёмных букв с лицевой подсветкой неон оказался конструктивно непригоден.

Какие «тупиковые» технологии пробовали внедрить между неоном и LED

В переходный период 2005–2012 годов рынок активно тестировал альтернативы. EL-панели (электролюминесцентная плёнка) — тонкие гибкие светящиеся пластины — казались идеальным решением для равномерной засветки. На практике они давали слишком слабый световой поток — 20–50 кд/м² при том, что для наружного применения требуется минимум 300–500 кд/м². Вывеска с EL-панелью была видна только в полной темноте и на расстоянии не более 5–8 метров.

CCFL-лампы (с холодным катодом) — по сути, миниатюрные люминесцентные трубки — тоже нашли применение в вывесках. Но при температурах ниже −15°C они резко теряли яркость, а при −25°C могли вообще не зажечься. Для Волгограда с его зимними минимумами до −25…−30°C это означало «слепую» вывеску на 2–3 месяца в году. К 2013–2015 годам обе технологии полностью ушли из наружки, не выдержав конкуренции с LED.

Как LED и металлокаркас решили проблемы всех предшественников

LED-модули на 12–24 В полностью исключили угрозу высокого напряжения в корпусе буквы. Алюминиевые и стальные корпуса заменили хрупкое стекло. Модульная система — когда каждый LED-кластер подключён параллельно — обеспечила возможность замены отдельного модуля без демонтажа всей буквы. А металлокаркас из профильной трубы позволил точно выставить геометрию надписи ещё на земле, а затем поднять готовую конструкцию краном или автовышкой.

Параметр	Неон	Люминесцентные лампы	EL-панели	CCFL	LED
Напряжение	3 000–15 000 В	220 В	110–220 В (инвертор)	220 В	12–24 В
Срок службы	15 000–20 000 ч	8 000–12 000 ч	5 000–10 000 ч	10 000–15 000 ч	50 000+ ч
Энергопотребление (отн.)	×3–5	×4–6	×1–2	×2–3	×1 (базовый)
Работа при −30°C	Да (с потерей яркости)	Да (с задержкой розжига)	Нет	Нет	Да
Равномерность засветки	Низкая (линейный источник)	Средняя (полосы)	Высокая, но тусклая	Средняя	Высокая
Ремонтопригодность	Низкая (замена трубки)	Средняя	Низкая	Средняя	Высокая (замена модуля)

Именно сочетание LED-подсветки и металлокаркаса стало отраслевым стандартом — не по причине «моды», а как единственная комбинация, закрывающая все эксплуатационные провалы предшественников одновременно.

Из чего делают объёмные буквы: анатомия конструкции и выбор материалов

Объёмная буква на фасаде — не монолитный блок. Это сборная конструкция минимум из трёх функциональных элементов, каждый из которых изготовлен из специализированного материала с собственными требованиями к прочности, светопропусканию и атмосферостойкости. Правильное сочетание этих элементов определяет, прослужит вывеска 8–10 лет или начнёт разрушаться через пару зим.

Из каких элементов состоит объёмная световая буква и какую функцию несёт каждый

Представьте объёмную букву как маленький контейнер. У него есть крышка (лицевая панель), стенки (обечайка) и дно (задняя стенка). Вот что делает каждый из них.

Лицевая панель — «витрина» буквы. Через неё свет LED-модулей выходит наружу. Материал — молочный (опаловый) акрил толщиной 3–5 мм или поликарбонат. Молочный акрил рассеивает свет и превращает точечные источники LED в равномерное свечение. Поверх акрила наклеивается транслюцентная плёнка (светопропускающая виниловая плёнка), которая задаёт цвет свечения — красный, синий, зелёный, фирменный Pantone.

Обечайка — боковая стенка буквы. Она задаёт глубину и формирует объём — тот самый трёхмерный силуэт, который виден при взгляде сбоку. Обечайка принимает на себя основную механическую нагрузку: ветровое давление, вибрацию, удары. Материалы — алюминий 0,8–1,2 мм, нержавеющая сталь 0,5–0,8 мм, ПВХ 1–3 мм (только для интерьерных букв или защищённых от осадков конструкций).

Задняя стенка (задник) — несущий элемент. На ней крепятся LED-модули, от неё выходят резьбовые шпильки для монтажа на стену или каркас. Материал — оцинкованная сталь 0,5–1 мм или алюминий. Внутренняя поверхность задника окрашивается белой краской для максимального отражения света.

Если любой из трёх элементов подобран неверно — страдает вся конструкция. Тонкий задник прогнётся под весом модулей. Пластиковая обечайка на уличной вывеске потрескается от мороза. Дешёвый акрил пожелтеет через год. Вывеска — инженерная система, а не декоративная поделка.

Нержавеющая сталь или алюминий для обечайки: что выбрать и почему это не просто вопрос бюджета

Два главных «конкурента» за роль материала обечайки — нержавеющая сталь AISI 304 и листовой алюминий. Оба служат десятилетиями на открытом воздухе, оба допускают окрашивание, оба поддаются гибке и сварке. Но различия в весе, эстетике и обработке существенны.

Алюминий на 65% легче стали — для крышной установки, где каждый килограмм нагружает несущую конструкцию здания, это критичный параметр. Алюминий не ржавеет без дополнительного покрытия, легко гнётся на малых радиусах (буквы с округлыми формами — «О», «С», «Р»). Основной компромисс алюминия — он мягче стали. При толщине обечайки 0,8 мм алюминиевая буква менее жёсткая, чем стальная, и на больших размерах (высота буквы от 600 мм) может слегка «играть» при порывах ветра.

Нержавеющая сталь — прочнее, жёстче, а зеркальная или шлифованная нержавейка сама по себе является декоративным элементом. Буква из шлифованной нержавейки не нуждается в покраске — металлический блеск работает как часть фирменного стиля. Обратная сторона — нержавейка тяжелее, сложнее в обработке (требует аргонодуговой сварки TIG вместо обычного полуавтомата) и дороже алюминия в 1,5–2 раза по материалу.

Параметр	Алюминий	Нержавеющая сталь AISI 304	Оцинкованная сталь
Вес (отн.)	1× (базовый)	2,7×	2,7×
Коррозионная стойкость	Высокая без покрытия	Высокая без покрытия	Средняя (зависит от покрытия)
Декоративный потенциал	Только с покраской или плёнкой	Зеркальная, шлифованная, «под золото» (PVD)	Только с покраской
Сварка	TIG (аргон)	TIG (аргон)	MIG/MAG (полуавтомат)
Гибка на малых радиусах	Легко	Средне (жёсткость материала)	Средне
Типичное применение	Массовые фасадные вывески, крышные конструкции	Премиальные вывески, банки, ювелирные, где металл — часть дизайна	Бюджетные вывески с порошковой окраской

Эксперт Владимир: «Вот простое правило: если заказчик хочет, чтобы обечайка буквы была видна и работала как декоративный элемент — это нержавейка. Если обечайка окрашивается в один цвет и не несёт самостоятельной эстетической роли — алюминий. Девяносто процентов стандартных фасадных вывесок — алюминиевые. Нержавейка — для проектов, где поверхность металла является частью бренда.»

Какой акрил использовать для лицевой панели и почему на нём нельзя экономить

Молочный (опаловый) акрил ПММА (полиметилметакрилат) — стандартный материал для лицевых панелей световых букв. Его задача — рассеять свет LED-модулей так, чтобы вся поверхность буквы светилась однородно, без видимых «точек» от отдельных светодиодов. Оптимальная толщина — 3–5 мм при коэффициенте светопропускания 35–50%.

Здесь кроется одна из самых частых ошибок при попытке сэкономить. Акрил толщиной 2 мм стоит заметно дешевле, но он пропускает слишком много света без достаточного рассеивания — и отдельные LED-модули «проявляются» на поверхности как яркие точки. Эффект — как будто сквозь матовое стекло видны лампочки новогодней гирлянды. Для рекламной вывески это дефект, а не экономия.

Вторая ловушка — отсутствие УФ-стабилизатора. Акрил без УФ-защиты (так называемый «технический» акрил) на прямом солнце желтеет за 1–2 года. Белые буквы приобретают грязно-жёлтый оттенок, цветные — искажают корпоративный цвет до неузнаваемости. Марки Plexiglas XT и GS от Röhm (Evonik) серии WN содержат встроенный УФ-абсорбер и сохраняют прозрачность и цвет 10+ лет на открытом воздухе. Согласно техническим спецификациям производителя (Röhm GmbH, линейка PLEXIGLAS®), пожелтение материала серии WN не превышает ΔY = 1 за 10 лет при эксплуатации в центральноевропейском климате.

Поликарбонат иногда рассматривают как альтернативу акрилу — он прочнее на удар и не бьётся. Выбирая поликарбонат ради ударопрочности, вы жертвуете оптическими свойствами: он хуже рассеивает свет и быстрее мутнеет на солнце. Для вывесок, расположенных в зоне возможного вандализма (первый этаж, переходы), поликарбонат оправдан. Для стандартного фасадного размещения на высоте 3+ метра — акрил остаётся приоритетом.

Как виниловая плёнка управляет цветом свечения и почему её нельзя утверждать по каталогу

Транслюцентная плёнка (светопропускающая виниловая плёнка серии Oracal 8500 или 3M 3630) наклеивается на внешнюю сторону молочного акрила. Она фильтрует спектр LED-подсветки и придаёт свечению конкретный цвет — красный, синий, зелёный, фирменный оттенок из брендбука. По сути, работает как цветной светофильтр в фотографии.

Главная ловушка — утверждение цвета по печатному каталогу. Один и тот же артикул самоклеящейся плёнки даёт заметно разный оттенок при подсветке LED с цветовой температурой 3 000K (тёплый белый) и 6 500K (холодный белый). Красная плёнка Oracal 8500-031, подсвеченная тёплым LED, даёт насыщенный тёмно-красный. Та же плёнка с холодным LED — ярко-алый с розоватым подтоном. Разница видна невооружённым глазом, и если заказчик утвердил цвет по бумажному каталогу без тестового образца с подсветкой, претензии при приёмке практически неизбежны.

Единственный надёжный способ — изготовление цветового образца (фрагмент акрила с плёнкой, подсвеченный теми же LED-модулями, которые пойдут в серию) и его утверждение заказчиком до запуска производства. Это добавляет 1–2 дня к проекту, но исключает риск «не того цвета» при сдаче.

Эксперт Владимир: «У нас был случай: сетевой заказчик утвердил фирменный синий по каталогу Oracal, без образца. Мы предупредили — нет, всё равно, запускайте. Результат — при холодных LED модулях синий «ушёл» в фиолетовый. Демонтаж, переклейка 28 букв, замена модулей на 4 000K. Потерянная неделя и деньги. С тех пор — образец обязателен, без исключений.»

Как производятся объёмные буквы: полный технологический цикл от макета до готового изделия

Производство одной объёмной световой буквы проходит семь последовательных технологических этапов: подготовка конструкторской документации, раскрой материалов, гибка обечайки, сварка (или клеевая сборка) корпуса, окрашивание, монтаж LED-подсветки и финальный контроль качества. Качество готовой буквы определяется самым слабым звеном этой цепочки. Идеальная покраска не спасёт конструкцию с непроваренными швами, а брендовые LED-модули бесполезны, если лицевая панель вырезана с допуском ±2 мм вместо ±0,1 мм.

Почему для раскроя металла используют лазер, а не плазму или гильотину

Волоконный лазер режет листовую сталь и алюминий с точностью ±0,1 мм. Кромка — чистая, без заусенцев и термической деформации. Для производства объёмных букв это критично: обечайка должна плотно прилегать к лицевой панели по всему периметру. Зазор в 1–2 мм — это щель, через которую внутрь попадёт вода, а наружу будет пробиваться неконтролируемый свет.

Гильотинная резка даёт только прямолинейные резы. Вырезать гильотиной букву «О» или «S» физически невозможно — инструмент работает как ножницы, по прямой линии. Плазменная резка справляется с любым контуром, но оставляет деформированную зону шириной 1–3 мм вдоль реза и грубую оплавленную кромку. Для каркаса из профильной трубы плазма подходит, для деталей корпуса буквы — нет.

CO₂-лазер применяют для раскроя акрила и ПВХ. Волоконный лазер этих материалов не берёт — длина волны 1 064 нм не поглощается пластиками. CO₂ (длина волны 10 600 нм) режет акрил с полированной кромкой, не требующей дополнительной обработки. Это экономит 15–20 минут на каждую букву, которые иначе ушли бы на шлифовку краёв вручную.

Лазерная или фрезерная резка ЧПУ: когда какую технологию применяют

Волоконный лазер — для металла. CO₂-лазер — для акрила и пластиков с чистой кромкой. Фрезерный ЧПУ-станок — для объёмного фрезерования ПВХ-пластика, пеноматериалов (Forex, Kapa, пенополистирол) и фанеры, где лазер даёт оплавление краёв и подгоревшую кромку.

Фреза физически снимает слой материала вращающимся инструментом — нет нагрева, нет оплавления. Для изготовления псевдообъёмных букв из ПВХ 10–20 мм фрезерный станок — единственный вариант, обеспечивающий гладкие вертикальные стенки. Лазер на этой толщине просто расплавит пластик.

Выбирая лазер ради скорости и точности, приходится мириться с его ограничениями по толщине материала: волоконный лазер мощностью 1–2 кВт режет сталь до 10–12 мм и алюминий до 6–8 мм. Для элементов металлокаркаса из профильной трубы 60×60×3 мм лазер подходит, но для стальных пластин толщиной 15–20 мм (монтажные фланцы крышных конструкций) уже понадобится плазма или газовая резка.

Профессиональное производство располагает обеими технологиями. «Универсального» станка для всей номенклатуры материалов не существует.

Как гнут обечайку буквы и почему этот этап нельзя полностью автоматизировать

Аналогия для понимания: обечайка буквы — как корпус наручных часов, только развёрнутый в плоскость. Полоска металла шириной 60–150 мм (это глубина буквы) огибает весь контур — прямые участки, плавные дуги, острые углы. Прямолинейные сегменты гнутся на листогибочном прессе по координатам из чертежа: точка сгиба, угол, длина сегмента. Это автоматизированная операция с точностью ±0,5°.

Радиусные участки — скругления букв «О», «С», «Р», «Б», «Д» — требуют плавной дуги переменного радиуса. Здесь роликовый гибочный станок задаёт общую кривизну, а финальную подгонку выполняет слесарь-сборщик вручную. Именно от его квалификации зависит, будет ли стык обечайки с лицевой панелью «мёртвым» — без зазоров и перегибов — или с видимыми дефектами.

Типичные дефекты плохой гибки: «гранёность» (вместо плавной дуги — ломаная линия из коротких прямых сегментов), заломы (острые складки на внутренней стороне изгиба), волнистость (неравномерная кривизна). Все три дефекта невозможно исправить после сварки — только переделка детали.

Как порошковая окраска влияет на срок службы вывески и что происходит, если её заменяют жидкой эмалью

Порошковая окраска — нанесение полимерного порошка электростатическим методом с последующей полимеризацией в камере при 180–200°C. Покрытие толщиной 60–120 мкм образует монолитную плёнку, адгезия которой к металлу в 3–5 раз выше, чем у жидкой эмали. Результат — 8–12 лет на открытом воздухе без отслоений, пузырей и потери цвета.

Жидкая нитроэмаль или алкидная эмаль, нанесённая краскопультом, — более дешёвая альтернатива. Толщина слоя — 25–40 мкм. На гладких поверхностях она держится неплохо, но на сварных швах, где металл имеет микрошероховатость и остаточные напряжения, эмаль начинает отслаиваться через 1–2 зимних цикла «мороз — оттепель — мороз». Под отслоившейся эмалью сталь ржавеет, рыжие потёки стекают по фасаду.

Выбирая жидкую эмаль ради снижения себестоимости, производство жертвует долговечностью покрытия на сварных узлах — именно в тех местах, где коррозия наиболее агрессивна. Для вывески, которая должна простоять на фасаде 7–10 лет без перекраски, порошковое покрытие — не роскошь, а технический минимум.

Подготовка поверхности перед покраской включает обезжиривание, фосфатирование (создание конверсионного слоя для улучшения адгезии) и сушку. Пропуск фосфатирования — ещё один способ «сэкономить», который приводит к отслоению покрытия через 2–3 года.

Как работает LED-подсветка внутри объёмной буквы и почему качество модулей решает всё

LED-подсветка световой вывески — это инженерная система из трёх компонентов: светодиодных модулей, блока питания (драйвера) и проводки. Равномерность свечения, долговечность и точность цветопередачи полностью зависят от правильного подбора каждого компонента и корректного расчёта геометрии их размещения внутри буквы.

Как LED-модули создают равномерное свечение внутри буквы без видимых «точек»

Представьте, что вы стоите в тёмной комнате и направляете фонарик на белый потолок. Если фонарик один — на потолке яркое пятно в центре, а по краям темно. Поставьте пять фонариков на равном расстоянии — световые пятна перекроются, и потолок засветится почти равномерно. Именно так работает подсветка внутри объёмной буквы.

Каждый LED-модуль — кластер из 2–4 светодиодов с линзой, формирующей угол рассеивания 160–170°. Модули устанавливаются на задней стенке буквы с расчётным шагом, при котором световые конусы от соседних модулей перекрываются на 20–30%. Внутренние поверхности буквы — обечайка и задник — покрываются белой отражающей краской или плёнкой. Свет многократно переотражается от стенок, прежде чем пройти через лицевую панель. Именно эта совокупность — шаг модулей, угол рассеивания, глубина буквы, отражающее покрытие — формирует итоговую равномерность свечения. Одна мощная светодиодная лента, проложенная по периметру, задачу не решит: центр буквы останется тёмным.

Чем LED-модули Samsung и Osram отличаются от безымянных аналогов в реальной эксплуатации

LED-чипы Samsung серии 2835 и Osram Duris — стандарт отрасли наружной рекламы. Производитель публикует паспортную характеристику L70 — время, за которое яркость снижается до 70% от начальной. Для Samsung 2835 это 50 000 часов (около 11 лет работы по 12 часов в сутки). Цветовое смещение за этот период укладывается в 3 ступени MacAdam (практически незаметно для глаза).

Noname-модули из Юго-Восточной Азии стоят в 3–5 раз дешевле. В первые 6–12 месяцев они могут демонстрировать аналогичную яркость. Проблемы начинаются позже: неконтролируемая деградация с непредсказуемым цветовым смещением. Белый свет «уходит» в синеву или желтизну, причём неравномерно — одни модули желтеют быстрее других. На вывеске с белым свечением это особенно заметно: часть букв белая, часть — с грязно-жёлтым оттенком.

Выбирая noname-модули ради трёхкратной экономии на комплектующих, заказчик рискует получить вывеску, которая через 2–3 года потребует полной замены подсветки — с демонтажом лицевых панелей, выпайкой старых модулей и впайкой новых. Стоимость такой замены нередко превышает первоначальную экономию.

Как правильно рассчитать шаг LED-модулей, чтобы не получить «горох» на лицевой панели

Базовое правило: глубина буквы (расстояние от LED-модулей на задней стенке до лицевой панели) должна составлять не менее 0,7–0,8 от шага между модулями. При глубине 80 мм шаг — не более 100–110 мм. При глубине 60 мм — не более 75–85 мм. Нарушение этой пропорции приводит к эффекту «гороха» — на лицевой панели отчётливо видны яркие точки напротив каждого модуля.

Если конструктив буквы требует малой глубины — 40–50 мм и менее (тонкие буквы для интерьера или плоские фасадные буквы), вместо дискретных модулей применяют LED-ленту с плотностью 120 диодов на метр. Лента даёт менее яркий, но более равномерный световой поток без выраженных точечных источников.

Глубина буквы, мм	Рекомендуемый шаг модулей, мм	Тип источника
100 и более	120–140	Кластерные LED-модули (3–4 диода)
70–100	90–120	Кластерные LED-модули (2–3 диода)
50–70	65–90	Миниатюрные LED-модули (1–2 диода)
30–50	—	LED-лента 120 диодов/м

Эксперт Владимир: «Формула «глубина × 1,3 = максимальный шаг» — рабочее правило для быстрой прикидки. Но на светлых и ярких цветах — белый, жёлтый — «горох» заметнее, чем на тёмных. Для белых букв я закладываю шаг на 15–20% меньше расчётного. Лучше поставить на пару модулей больше, чем потом объяснять заказчику, почему буква выглядит как созвездие.»

Как выбрать блок питания, чтобы он не стал первой точкой отказа всей системы

Блок питания (драйвер) преобразует 220 В из сети в 12 В или 24 В для LED-модулей. На уличных световых вывесках блок питания работает в диапазоне температур от −30…−40°C зимой до +50…+60°C летом (внутри закрытого корпуса буквы на прямом солнце). Не каждый драйвер рассчитан на такой режим.

Mean Well серии HLG — де-факто отраслевой стандарт для наружных конструкций. Рабочий диапазон от −40°C до +70°C, степень защиты IP67 (полная пылевлагозащита), заявленный ресурс 50 000+ часов. Другой распространённый бренд — Arlight — предлагает аналогичные параметры для российского рынка.

Ключевое правило подбора: мощность блока питания должна превышать суммарную мощность LED-нагрузки на 20–30%. Если суммарное потребление модулей — 80 Вт, блок питания нужен на 100–105 Вт. Работа драйвера на номинальной нагрузке без запаса — главная причина перегрева и выхода из строя через 1–2 года вместо расчётных 7–10. Перегретый блок питания — первое, что проверяют при диагностике «погасшей» вывески.

Взгляд с другой стороны: самый сильный аргумент против LED-букв — почему неон до сих пор не умер

Любой честный разговор о светодиодных вывесках обязан включать контраргумент. LED победил рынок по всем эксплуатационным параметрам — энергопотребление, срок службы, безопасность, ремонтопригодность. Но у неона остаётся одно качество, которое LED не может воспроизвести технически: характер свечения. И в определённых нишах это качество перевешивает все рациональные аргументы.

В чём неон объективно превосходит LED и для каких брендов это действительно критично

Неоновая трубка создаёт непрерывную линию свечения — без пикселизации, без модульной структуры, без видимых «точек». Свет плавно затухает к краям трубки, имеет характерный тёплый оттенок и едва уловимое мерцание (особенно у старых трансформаторных блоков). Для баров в стиле speakeasy, джазовых клубов, ретро-ресторанов этот эффект — не декоративная «фишка», а часть идентичности бренда, которую считывает целевая аудитория.

«Гибкий неон» (LED-лента в силиконовой оболочке круглого сечения) визуально имитирует неоновую трубку, но характер свечения у него другой. LED даёт ровный, «цифровой» свет без затухания к краям и без пульсации. Для непрофессионала разница может быть незаметна. Для аудитории, которая целенаправленно ищет атмосферу 1950-х, — заметна моментально.

В каких конкретных условиях аргумент в пользу неона остаётся справедливым

Неон оправдан при совпадении трёх условий. Первое — вывеска размещается в интерьере или под навесом, в защищённых от прямых осадков условиях. Второе — эстетика ручной стеклодувной трубки является осознанным дизайнерским решением, задокументированным в концепции проекта. Третье — заказчик понимает и готов нести затраты на регулярное обслуживание: замену трубок, проверку трансформаторов, визуальный контроль изоляции высоковольтной части.

По сути, неоновая вывеска в этих условиях — не рекламоноситель, а объект прикладного искусства. И бюджет на неё должен закладываться соответствующий.

Почему для большинства коммерческих наружных вывесок LED-буквы на металлокаркасе остаются оптимальным выбором

Для наружного коммерческого применения — магазины, торговые сети, офисы, медицинские учреждения — LED-буквы на металлокаркасе превосходят неон по всем эксплуатационным параметрам, критичным для бизнеса. Срок службы без обслуживания — 5–7 лет против 1–3 лет у неона. Рабочий диапазон — от −40°C (волгоградские зимы — до −25…−30°C, с запасом). Энергопотребление — в 4–6 раз ниже. Безопасное напряжение 12–24 В против 3 000–15 000 В. Возможность точного воспроизведения фирменного цвета через подбор транслюцентной плёнки и цветовой температуры LED.

По данным отчёта Международной ассоциации вывесок ISA (International Sign Association, «Sign Industry Quarterly Economic Report», 2022), более 93% новых рекламных вывесок, произведённых в мире в 2021–2022 годах, используют LED-подсветку. Неон сохраняет позиции в нишевых декоративных проектах, но как массовая коммерческая технология он уступил LED окончательно.

Что такое металлокаркас для вывески и как он проектируется под конкретные условия

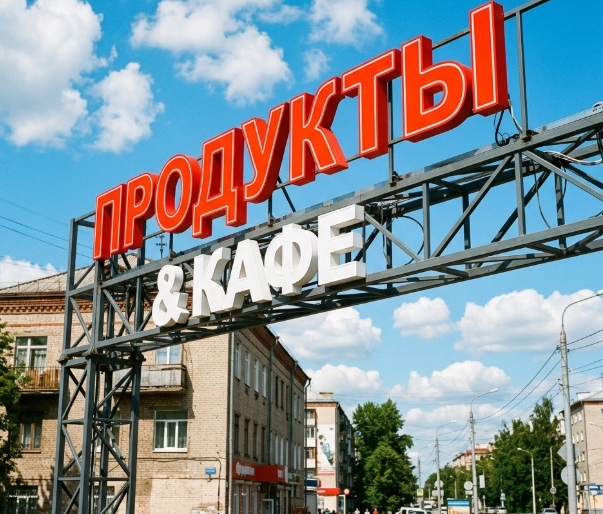

Металлокаркас — несущая рама из стальной или алюминиевой профильной трубы, которая выполняет три функции: распределяет вес и ветровую нагрузку вывески между несколькими точками крепления к зданию, обеспечивает точную геометрию расположения букв относительно друг друга и скрывает инженерные коммуникации (проводку, блоки питания). Каркас — скрытый элемент: после монтажа его не видно за буквами. Но именно от его проектирования и исполнения зависит, простоит ли конструкция расчётный срок или начнёт «плясать» при первых серьёзных порывах ветра.

Из каких конструктивных элементов состоит каркас вывески и какую нагрузку несёт каждый

Стандартный фасадный каркас собирается из горизонтальных несущих балок (профильная труба 40×40×3 мм или 60×40×3 мм для крупных вывесок), вертикальных стоек, монтажных пластин (листовая сталь 3–5 мм) с отверстиями под анкерные болты и кабель-каналов для скрытой прокладки питающего провода.

Крышная установка — принципиально другой класс конструкции. Здесь каркас приобретает черты строительной фермы: вертикальные мачты из трубы 80×80 мм и более, диагональные раскосы для жёсткости, горизонтальные связи. Без раскосов каркас на высоте 20–30 м при ветровом порыве начнёт раскачиваться — а раскачивание передаёт нагрузку на анкерные узлы и разрушает их.

Каркас для рекламной стелы (отдельно стоящая конструкция у дороги) — третий тип. Он включает подземный фундамент (бетонная тумба с закладными), вертикальную стойку и консольную часть для крепления букв или светового короба. Расчёт фундамента стелы — отдельная инженерная задача, зависящая от типа грунта, глубины промерзания и ветровой нагрузки в конкретном регионе.

Каркасный монтаж или индивидуальные шпильки: когда каждый вариант оправдан

Штыревой монтаж — каждая буква крепится к стене через индивидуальные резьбовые шпильки М8–М12, выходящие из задней стенки. Буквы «парят» на расстоянии 20–50 мм от фасада. Никаких видимых конструктивных элементов — минималистичный, «премиальный» вид. Для контражурных букв с halo-эффектом это единственный допустимый вариант крепления.

Ограничения штыревого монтажа: каждая буква должна быть закреплена отдельно, а значит, в стене — отдельные отверстия под каждую шпильку. На кирпичной стене с пустотелым кирпичом каждое отверстие — потенциально проблемная точка. Суммарный вес вывески при штыревом монтаже ограничен: буквы массой более 10–15 кг на шпильках М10 создают значительный рычаг, и при ветровой нагрузке анкер работает не на срез, а на вырыв.

Каркасный монтаж — буквы закреплены на общей раме, рама — к фасаду. Вес распределяется между несколькими крупными анкерными узлами. Геометрия надписи — межбуквенные расстояния, горизонтальная линия — выставляется на земле ещё до подъёма. На высоте выше 3–4 этажей каркас обязателен: выставлять отдельные буквы с автовышки по уровню — процедура на порядок дольше и рискованнее.

Параметр	Штыревой монтаж	Каркасный монтаж
Визуальный эффект	Буквы «парят», минимализм	За буквами скрыта рама (не видна)
Допустимый вес буквы	До 10–15 кг	Не ограничен (зависит от каркаса)
Высота размещения	1–3 этаж	Любая
Скорость монтажа на высоте	Низкая (каждая буква отдельно)	Высокая (рама поднимается целиком)
Скрытие проводки	Провода за стеной (сквозное бурение) или открытые	Внутри каркаса, в кабель-каналах
Типичное применение	Небольшие фасадные вывески, контражур	Крупные надписи, крышные конструкции, сетевые проекты

Как рассчитывается ветровая нагрузка и почему этим нельзя пренебрегать

Ветровая нагрузка на конструкцию рассчитывается по формуле F = Ce × q × A, где Ce — аэродинамический коэффициент (для плоской вывески — 1,4), q — скоростной напор ветра, зависящий от ветрового района и высоты размещения (определяется по СП 20.13330.2016 «Нагрузки и воздействия»), A — площадь парусности конструкции в квадратных метрах.

Волгоград относится к III ветровому району по карте СП 20.13330 с нормативным скоростным напором 0,38 кПа. Для крышной вывески на высоте 20 м это значение корректируется повышающим коэффициентом — и итоговая горизонтальная нагрузка на вывеску площадью 3×1 м может достигать 550–650 Н (55–65 кгс). Эта сила пытается оторвать конструкцию от стены или опрокинуть крышную ферму. Анкерные узлы, сечение профильной трубы, количество точек крепления — всё рассчитывается исходя из этих значений.

Без расчёта ветровой нагрузки, подписанного инженером-конструктором, получить согласование на размещение крупной рекламной конструкции в городской администрации невозможно. Правовые последствия монтажа без расчёта — принудительный демонтаж за счёт владельца и, в случае ЧП (падение конструкции на человека или автомобиль), уголовная ответственность.

Эксперт Владимир: «В Волгограде ветровые нагрузки — не формальность. Город вытянут вдоль Волги, открытая степь с юга и запада, зимний ветер разгоняется до 20–25 м/с. Мы проектировали крышную ферму для ТЦ на проспекте Ленина — расчётная горизонтальная нагрузка получилась 1 200 Н на конструкцию 5×1,2 м. Без раскосов и усилений конструкция не прошла бы и первую зиму.»

Как антикоррозийная защита каркаса влияет на реальную стоимость владения вывеской

Стальной каркас из профильной трубы без антикоррозийного покрытия начинает ржаветь через 1–2 зимних цикла — конденсат, осадки, перепады температуры делают своё дело. Ржавчина с каркаса стекает рыжими потёками на фасад. Управляющая компания здания фиксирует нарушение, арендатор получает предписание об устранении. Перекраска каркаса на высоте — с арендой автовышки, зачисткой ржавчины, грунтовкой — обходится существенно дороже, чем однократная обработка на этапе производства.

Три уровня защиты, от бюджетного к максимальному. Первый — грунтовка + порошковая окраска в два слоя. Ресурс — 8–12 лет в стандартных условиях. Для большинства фасадных каркасов в Волгограде это оптимум. Второй — горячая оцинковка (погружение конструкции в ванну с расплавленным цинком при 450°C). Цинковый слой 50–80 мкм защищает металл 20–25 лет. Стоимость выше на 30–40%, но для крышных конструкций, где повторная обработка практически невозможна, это обоснованное вложение. Третий — изготовление каркаса из алюминиевого профиля. Алюминий не ржавеет вообще. Обратная сторона — меньшая жёсткость на единицу веса и значительно более высокая стоимость профиля.

Как правильно установить объёмные буквы: виды монтажа и требования безопасности

Монтаж объёмных букв на металлокаркасе — три взаимозависимых процесса: механическое крепление конструкции к фасаду или крыше, электрическое подключение LED-подсветки, проверка безопасности всей системы. Ошибка на любом из трёх — потенциальная авария. Упавшая буква с высоты 10 метров, замыкание в промокшей распаечной коробке, обрыв заземления на металлическом корпусе — всё это реальные инциденты из практики, а не теоретические страшилки.

В чём принципиальная разница между штыревым монтажом и монтажом на общей раме

При штыревом монтаже монтажник размечает на стене положение каждой буквы по шаблону, сверлит отверстия, устанавливает анкеры, выводит шпильки. Затем каждая буква надевается на шпильки и фиксируется гайками. Процесс для одной буквы — 20–40 минут. Для надписи из 10 букв на высоте 5 метров с автовышки — полный рабочий день. Плюс: результат выглядит аккуратно и «дорого». Минус: любая ошибка в разметке (смещение на 5–10 мм) видна невооружённым глазом — буква «пляшет» относительно соседних.

При монтаже на раме вся конструкция собирается на земле: буквы закрепляются на каркасе, подключается проводка, проверяется подсветка. Готовая сборка поднимается автовышкой или краном и крепится к фасаду за 2–4 анкерных узла. Время на высоте — 1–2 часа вместо целого дня. Для сетевых проектов, где монтажная бригада обслуживает 3–5 точек в неделю, каркасный монтаж — единственный способ выдержать график.

Как крепить вывеску к разным типам фасадов: кирпичу, монолиту и вентилируемому фасаду

К монолитному железобетону и полнотелому кирпичу крепление выполняется на распорных или химических анкерах. Распорный анкер М10 в бетоне класса B15 держит на вырыв 3,5–5 кН (350–500 кгс) — с запасом для большинства фасадных вывесок. Химический анкер (инжекционная масса + резьбовая шпилька) даёт в 1,5–2 раза большую нагрузку и применяется для тяжёлых конструкций или при креплении в кирпич с пустотами.

Пустотелый кирпич — проблемный материал. Распорный анкер в пустоте не раскрывается и держит только на трение — нагрузка на вырыв падает в 3–4 раза. Здесь химический анкер обязателен: состав заполняет пустоту и образует монолитный «грибок» внутри стены.

Вентилируемый фасад (алюминиевый подконструктив + декоративные кассеты или керамогранит) — самый сложный случай. Крепление через облицовку недопустимо: кассеты не рассчитаны на нагрузку и деформируются. Анкеры устанавливаются в несущую стену за облицовкой, через прорези в кассетах. Это требует точного определения положения несущих элементов подконструкции и согласования с управляющей компанией — демонтаж кассет для доступа к стене может нарушить гарантию на фасадную систему.

Что необходимо проверить при электроподключении перед первым запуском

Перед первым включением вывески с подсветкой обязателен контрольный осмотр по семи точкам. Сечение питающего кабеля соответствует расчётной нагрузке (для линий длиной до 20 м при мощности до 500 Вт — провод ПВС 3×1,5 мм²). В распределительном щите установлено УЗО на 30 мА — защита от утечки тока при повреждении изоляции. Степень защиты блока питания — не ниже IP54 для размещения в нише каркаса, IP67 для открытого размещения. Кабельные вводы в корпуса букв загерметизированы (кабельные сальники PG или термоусадка с клеевым слоем). Все металлические элементы каркаса и корпусов букв заземлены. Открытых скруток и провисаний проводки нет — все соединения выполнены через клеммники или пайкой с термоусадкой. Напряжение на выходе блока питания соответствует номиналу: 12,0±0,5 В или 24,0±1,0 В.

Несоблюдение любого из этих пунктов — прямое нарушение ПУЭ (Правил устройства электроустановок, 7-е издание). Ответственность — на организации, выполнившей подключение.

Какие требования закона нельзя нарушать при монтаже вывески на высоте

Согласно Правилам охраны труда при работе на высоте (Приказ Минтруда России №782н от 16.11.2020), работы на высоте более 1,8 м от уровня земли выполняются только при наличии наряда-допуска, с применением страховочной привязи, закреплённой к сертифицированной опорной конструкции — автовышке (АГП), строительным лесам с ограждением или фасадной люльке. Использование приставной лестницы для монтажа наружной рекламы запрещено — лестница не является опорной конструкцией для выполнения работ.

На практике это означает: монтажная бригада должна иметь допуск к работам на высоте (удостоверения 1-й или 2-й группы), комплект страховочного оборудования, прошедшего ежегодную поверку, и автовышку с талоном технического осмотра. При несчастном случае отсутствие любого из этих документов — основание для признания монтажа незаконным с полной ответственностью заказчика и подрядчика.

Как спроектировать вывеску, которую будут видеть и читать: дизайн, типографика, макет

Проектирование рекламной вывески с объёмными буквами — не масштабирование логотипа из визитки до размера 3 метров. Это инженерная задача: обеспечить читаемость на заданной дистанции, учесть угол обзора пешехода и автомобилиста, подобрать шрифт, который «работает» в трёхмерном исполнении, и подготовить документацию, пригодную для передачи в производство без потерь.

Как рассчитать минимальную высоту букв для нужной дистанции считывания

Отраслевое эмпирическое правило, подтверждённое исследованиями United States Sign Council (USSC, «Sign Legibility: Research and Practice», 2023): 1 дюйм (25,4 мм) высоты заглавной буквы обеспечивает около 15 м дистанции обнаружения и около 7,5 м дистанции комфортного считывания. В метрической адаптации: 1 см высоты заглавной буквы ≈ 3 м дистанции считывания.

Магазин на пешеходной улице, средняя дистанция подхода — 20 м. Минимальная высота заглавной буквы: 20 ÷ 3 ≈ 7 см. На практике рекомендуется коэффициент 1,5 с учётом угла обзора (вывеска чаще всего выше уровня глаз), контраста с фасадом и возрастного состава аудитории. Итого: 7 × 1,5 ≈ 10–11 см — минимум для уверенного считывания.

Для вывески, рассчитанной на автомобильный поток (скорость 40–60 км/ч, дистанция считывания от 100 м), буквы должны быть не менее 30–35 см. Типичная крышная установка торгового центра — буквы высотой 80–120 см, считываемые с расстояния 300–400 м.

Какие шрифты обеспечивают максимальную читаемость в объёмном исполнении на расстоянии

Гротескные шрифты (без засечек) — Helvetica, Futura, Montserrat, Gill Sans, Roboto — стабильно показывают лучшую читаемость на дистанции. Засечки антиквенных шрифтов (Times New Roman, Garamond) в объёмном металлическом исполнении создают мелкие тени и блики, которые на расстоянии 30+ метров воспринимаются не как элемент стиля, а как «шум», затрудняющий считывание.

Минимальная толщина штриха буквы в объёмном исполнении — 30–40 мм. Тонкие шрифты (Light, Thin) при высоте буквы до 200 мм дают обечайку шириной 15–20 мм — технически это можно изготовить, но жёсткость конструкции падает критически. Лёгкий удар или ветровая нагрузка деформирует такую тонкую «стенку».

Выбирая декоративный или рукописный шрифт ради уникальности, вы жертвуете не только читаемостью, но и технологичностью. Сложные росчерки, соединительные штрихи толщиной 5–10 мм, пересекающиеся элементы — всё это значительно усложняет гибку обечайки и сварку, увеличивая трудоёмкость и стоимость производства.

Эксперт Владимир: «Золотое правило для вывески: если логотип содержит декоративный шрифт — используйте его для одного-двух ключевых слов, а остальной текст (часы работы, слоган) — гротеском. И обязательно проверяйте макет при уменьшении до 10% — если на экране текст перестаёт читаться, на расстоянии 50 метров он тем более не сработает.»

Что должен содержать производственный макет для передачи в изготовление и на согласование

Производственный макет — не картинка в JPEG. Это комплект документации, по которому производство может изготовить вывеску без звонков дизайнеру с вопросами «а тут какой радиус?» и «а этот цвет — RAL какой?».

Обязательные элементы: векторный файл в формате .ai или .dxf с контурами букв в кривых (не текстовым объектом, а именно кривыми — чтобы шрифт корректно читался на любом компьютере без установленных гарнитур). Точные габариты каждой буквы и общий размер надписи с допусками ±1 мм. Межбуквенные расстояния (кернинг) — проставленные числовыми значениями, а не «на глаз». Цветовая спецификация: RAL для порошковой окраски, Pantone для согласования с заказчиком, артикул транслюцентной плёнки для цвета свечения. Тип и цветовая температура LED-подсветки (3 000K, 4 000K, 6 500K). Схема крепления с привязкой к архитектурным элементам фасада (осям окон, краю карниза, уровню козырька). Техническое задание на тип стены (кирпич, бетон, вентфасад) для подбора анкеров.

Для согласования с городской администрацией дополнительно потребуется фотомонтаж — визуализация вывески на реальном фото фасада с указанием размеров и высоты размещения.

Как согласовать вывеску с властями и не нарушить закон о рекламе

Правовой статус наружной вывески в России определяется тонкой, но юридически чёткой границей между «информационной конструкцией» (не требует разрешения) и «рекламной конструкцией» (требует согласования с органом местного самоуправления). Незнание этой разницы обходится предпринимателям штрафами, судебными тяжбами и принудительным демонтажем за собственный счёт.

В чём практическая разница между информационной вывеской и рекламной конструкцией по закону

Вывеска с наименованием организации, адресом и часами работы, размещённая на фасаде помещения, которое организация фактически занимает, квалифицируется как информационная конструкция. Правовое основание — статья 9 Закона РФ от 07.02.1992 №2300-1 «О защите прав потребителей»: продавец обязан довести до потребителя информацию о своём наименовании и режиме работы. Такая вывеска не является рекламой и не требует разрешения.

Как только на вывеске появляется рекламный слоган, описание акции, изображение товара или услуги, или вывеска размещена не на фасаде «своего» помещения, а на соседнем здании, — она переходит в категорию рекламной конструкции по ФЗ-38 «О рекламе» (статья 19). Для размещения рекламной конструкции требуется разрешение органа местного самоуправления и договор с собственником здания.

Граница между двумя категориями порой размыта. «Магазин одежды BRAND» — информационная вывеска. «BRAND — скидки до 50%» — реклама. «BRAND» на отдельно стоящей стеле у дороги, в 100 метрах от магазина, — тоже реклама, даже без слогана. Судебная практика подтверждает: если конструкция привлекает внимание к товару или услуге, а не просто информирует о месте нахождения организации, — это реклама.

Что такое дизайн-код города и как он ограничивает вашу вывеску

Дизайн-код — муниципальный нормативный акт, регулирующий внешний вид информационных и рекламных конструкций на фасадах зданий. Документ устанавливает максимальные габариты вывесок, допустимые типы конструкций, высоту размещения, ограничения по цвету, шрифтам и способу подсветки. Требования дифференцированы по типам улиц и категориям зданий: на магистральной улице с исторической застройкой ограничения жёстче, чем в промышленной зоне.

В Москве действует Постановление Правительства №902-ПП с детализированными правилами для каждого здания. Нарушение — принудительный демонтаж за счёт владельца конструкции. В Волгограде дизайн-код регулируется решениями городской администрации и архитектурного комитета — требования менее детализированы, чем в Москве, но ограничения на световые конструкции в охранных зонах объектов культурного наследия применяются строго.

Рекомендация: запрашивайте выписку из дизайн-кода по конкретному адресу в администрации района до начала разработки макета. Переделка уже утверждённого дизайна под обнаружившиеся ограничения — пустая трата времени и бюджета.

Какой пакет документов нужен для согласования и каковы реальные сроки

Стандартный пакет для согласования рекламной конструкции в Волгограде включает: заявление в комитет по рекламе (или отдел архитектуры администрации района), дизайн-проект с фотомонтажом на реальном фото фасада, конструкторскую документацию с расчётами нагрузок (для конструкций суммарной массой от 100 кг), копию договора аренды или права собственности на помещение, согласие собственника здания на размещение конструкции и технические условия на электроподключение (если вывеска световая).

Реальные сроки: 30–45 рабочих дней для стандартных объектов в Волгограде и Волжском. Для объектов в охранных зонах памятников культуры — до 3 месяцев, с дополнительным согласованием в органе охраны культурного наследия. Типичные причины отказа: несоответствие габаритов требованиям дизайн-кода, размещение конструкции на архитектурных элементах здания (карнизы, пилястры, колонны), отсутствие расчёта нагрузок для крупных конструкций.

Эксперт Владимир: «Девяносто процентов отказов — предотвратимы. Перед разработкой макета мы всегда запрашиваем данные по адресу: тип застройки, наличие охранных зон, действующие ограничения. Один звонок в администрацию — и вы знаете рамки до начала проектирования, а не после изготовления конструкции.»

Как правильно обслуживать световую вывеску, чтобы она прослужила 7–10 лет без потери вида

Световая вывеска на металлокаркасе — инженерная конструкция, которая работает на открытом воздухе круглосуточно и круглогодично: под дождём, снегом, прямым солнцем, при температурах от −30°C до +50°C. Без планового обслуживания даже конструкция из брендовых материалов начинает деградировать на 3–4 году эксплуатации, а не на проектных 7–10.

Каков минимальный регламент технического обслуживания световой вывески

Ежеквартально — визуальный осмотр в тёмное время суток: оценка равномерности свечения, выявление потухших секций, проверка целостности корпусов (трещины, деформации, отслоение плёнки). Раз в полгода — промывка корпусов букв водой (без агрессивных моющих средств, которые разрушают акрил) и проверка герметизации швов. Ежегодно — диагностика электрической части: замер напряжения на выходе блоков питания (отклонение более ±5% от номинала — сигнал деградации), проверка сопротивления изоляции кабелей, визуальный осмотр контактных соединений на предмет окисления.

В Волгограде с его резко-континентальным климатом — жарким летом и ветреными зимами — полугодовой осмотр целесообразно привязывать к смене сезонов: в апреле (после зимы, когда конструкция перенесла основные нагрузки) и в октябре (перед зимним сезоном, когда вывеска работает максимальное количество часов из-за короткого светового дня).

Что делать, если в вывеске гаснут отдельные буквы или секции

Точечное угасание одной буквы или секции — в 80% случаев отказ конкретного LED-модуля или обрыв в цепи питания этой буквы. Не системная проблема, не «пора менять всю подсветку». В правильно собранной конструкции LED-модули подключены параллельно: отказ одного не влияет на остальные. Замена модуля занимает 15–30 минут — открыть технологический люк на задней стенке (или открутить заднюю панель), отключить неисправный модуль, подключить новый.

Если погасла вся вывеска целиком — проблема в блоке питания или в питающей линии до щитка. Первый шаг диагностики: проверить автоматический выключатель в щите (возможно, сработало УЗО или автомат). Второй — замерить напряжение на выходе блока питания. Ноль на выходе при наличии 220 В на входе — блок питания вышел из строя и подлежит замене.

Если мигает одна точка — модуль деградировал, но ещё не отказал полностью. Замена — плановая, но желательна в течение 1–2 недель: мигание одной точки на лицевой панели видно невооружённым глазом и портит впечатление от всей вывески.

Как защитить вывеску от трёх главных угроз: конденсата, пожелтения акрила и коррозии каркаса

Конденсат — враг номер один для электроники внутри буквы. При суточном перепаде температур в 15–20°C (типичные межсезонные условия в Волгограде — днём +15°C, ночью −5°C) на внутренних стенках буквы образуется конденсат. Вода на контактах LED-модулей и блоков питания — путь к короткому замыканию. Решение: вентиляционно-дренажные отверстия диаметром 3–5 мм в нижней части задней стенки каждой буквы. Они обеспечивают циркуляцию воздуха и отвод конденсата. Критично — именно в нижней части: вода стекает вниз, отверстие наверху проблему не решит.

Пожелтение акрила — результат длительного воздействия ультрафиолета на материал без УФ-стабилизатора. Белые буквы становятся желтоватыми, прозрачный акрил мутнеет. Единственное решение — применение акрила с УФ-абсорбером на этапе производства (Plexiglas серии WN, Altuglas Solar). Если буквы уже пожелтели — замена лицевых панелей. «Отбелить» деградировавший акрил невозможно — процесс необратим.

Коррозия каркаса начинается в точках повреждения покрытия — царапинах, сколах, плохо прокрашенных сварных швах. Ежегодный осмотр каркаса (по возможности — с близкого расстояния, а не с земли) позволяет обнаружить начальные очаги ржавчины до того, как они дадут потёки на фасад. Профилактика: зачистка повреждённого участка, грунтовка, локальная подкраска. Стоимость такого «точечного ремонта» — в десятки раз ниже, чем полная перекраска каркаса на высоте.

Эксперт Владимир: «Я всегда говорю заказчикам: вывеска — как автомобиль. Можно купить хорошую машину, но если не менять масло и не проходить ТО, через три года она встанет. С вывеской — то же самое. Два осмотра в год — и конструкция живёт 10 лет. Без осмотров — через 3–4 года начинаются проблемы, которые стоят дороже, чем всё обслуживание за 10 лет.»
